Relé s oneskoreným nábehom
Neraz sa mi stalo, že som potreboval nejakú časť obvodu spustiť oneskorene. Myslím, že hneď každého napadne zapojenie
buď 555, možno MKO z dvoch tranzistorov, alebo dokonca číslicové obvody, či MCU. Ak by sme mali požiadavku, aby pri krátkom
výpadku napájania obvod zasa počítal celý cyklus od znovu, spomínané analógové obvody by v tomto smere neboli na 100%
spoľahlivé. Čo sa týka číslicových obvodov, je schéma buď rozsiahlejšia, alebo MCU je nutné programovať. Preto som, si navrhol
jednoduchý obvod, ktorý všetky tieto problémy rieši.

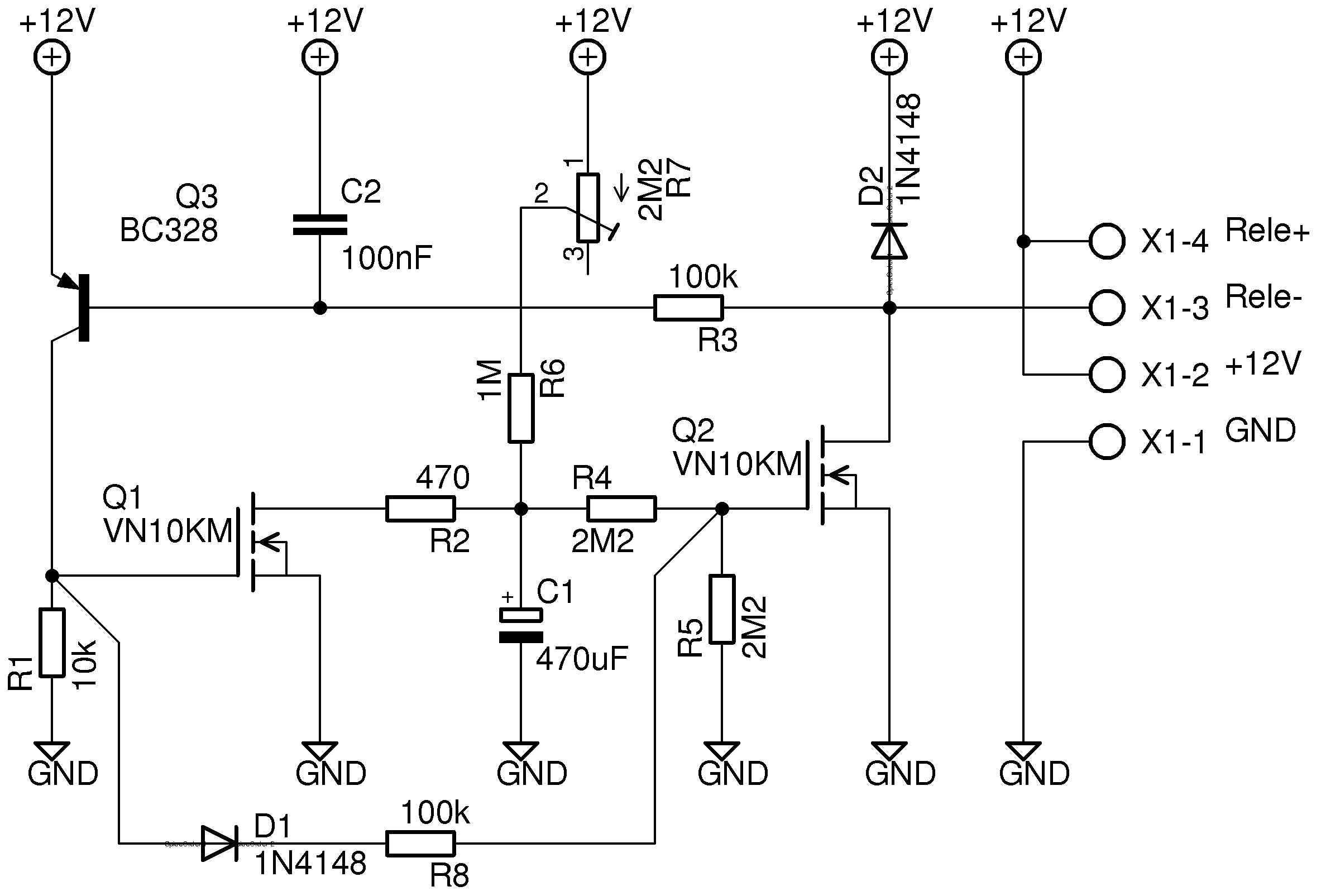

V princípe sa jedná o jednoduchý RC člen. Kondenzátor C1 sa nabíja cez rezistory R6 a R7. Napätie na tomto kondenzátore
sa cez delič z rezistorov R4, R5 dostane na riadiacu elektródu tranzistora Q2. Ten následne zopne relé, ktoré sa pripojí na
svorky X1:3,4. Podľa datasheetov, bežné 12V relé ma odber cievky 33mA. Preto som použil čo najlacnejší tranzistor typu VN10K.
Spätné napätie z cievky je odfiltrované diódou D2.
Cez rezistor R3 sa zopína tranzistor Q3, ktorý ma úlohu prídrže. Tranzistor Q3 udržuje tranzistor Q2 zopnutý pomocou
cesty D1 a R8. V komplexe sa tieto dva tranzistory chovajú ako tyristor. Z tranzistora Q3 je väzba aj na tranzistor Q1. Ten ma
za úlohu vybiť kondenzátor C1. Maximálny vybíjací prúd je obmedzený odporom rezistora R2.
Keď som si to „ladil“ na kontaktnom poli, stretol som sa s javom, že sa náš pomyselný tyristor hneď zopol.
Zrejme parazitná kapacita kontaktného poľa, či na tranzistoroch. No tento problém sa vyriešil doložením kondenzátora C2.
Pomyselný tyristor sa preklopí, keď napätie na kondenzátore C1 dosiahne 3,2V. Pri napájaní 12V sa dá povedať, že 1uF
prislúcha 0,5-1 sekunde. Teda na minútu by som dal kondenzátor o kapacite 68uF.

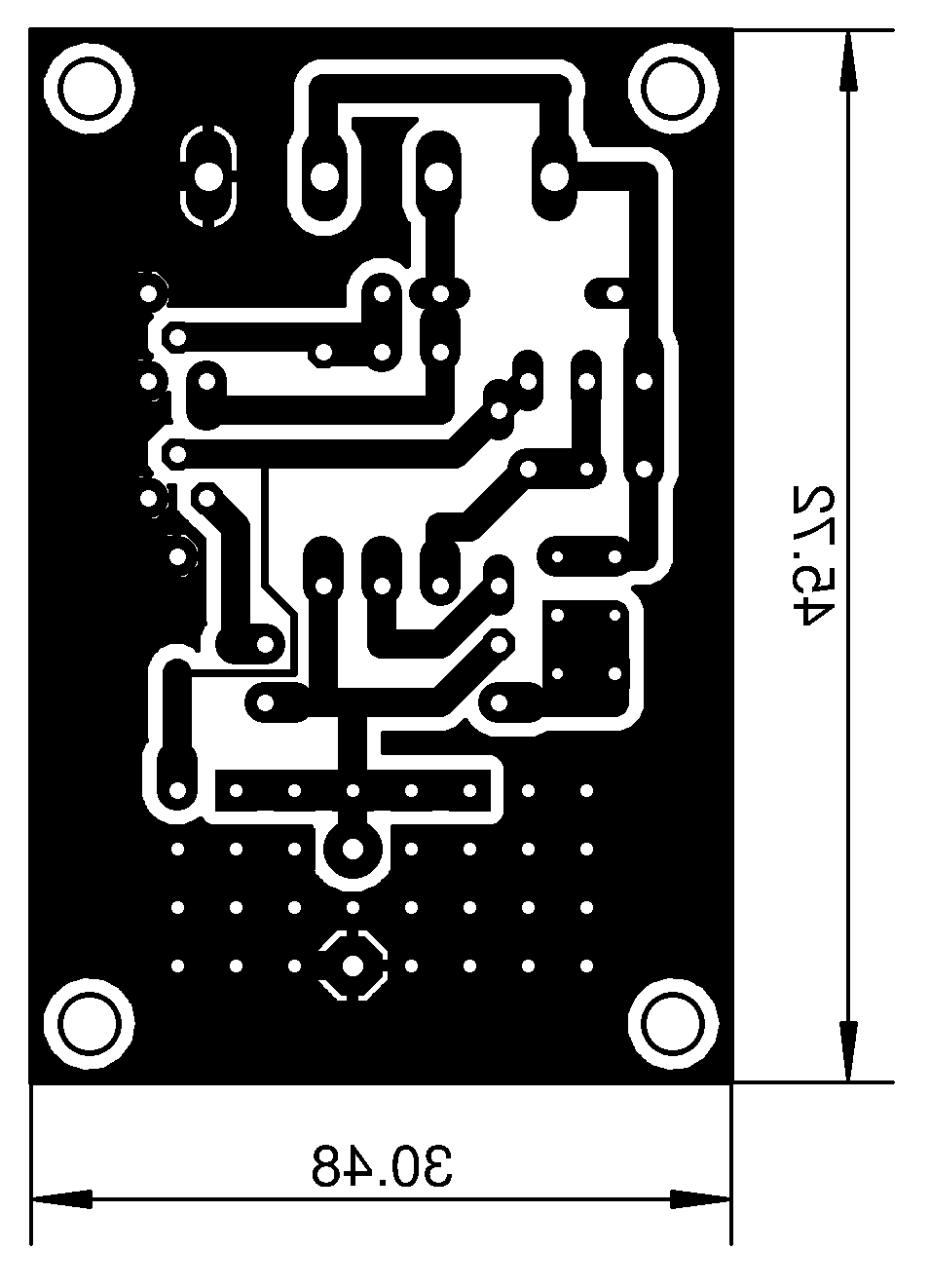

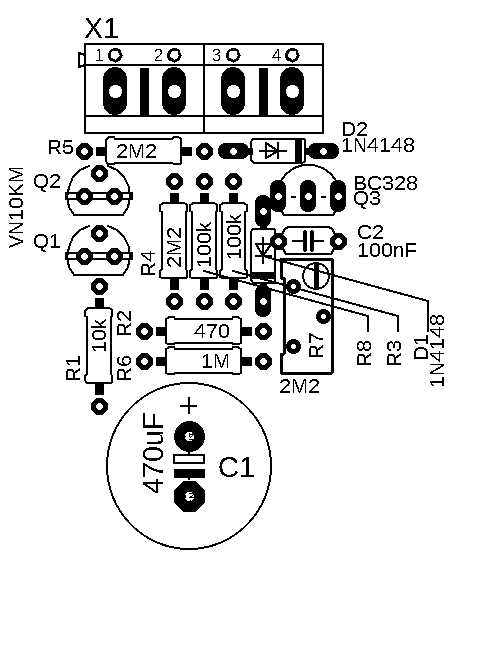

Zoznam súčiastok:
R1 - 10K
R2 - 470R
R3 - 10K až 100K
R4,5 - 2M2
R6 - 1M
R7 - Timer 2M2
R8 - 100K
C1 - cca. 1uF / 0,7sec
C2 - 100nF
D1,2 - 1N4148
Q1,2 - VN10K (BS170,.. akýkoľvek)
Q3 - BC328 (akýkoľvek PNP)
X1 - 4x svorka s rasterom 5mm
