Servisny blikáč
Servisny blikáč je jednoduché zapojenie, ktoré ovláda dve žlté 12 voltové svetlá. Schéma zapojenia je
na obrázku 1.

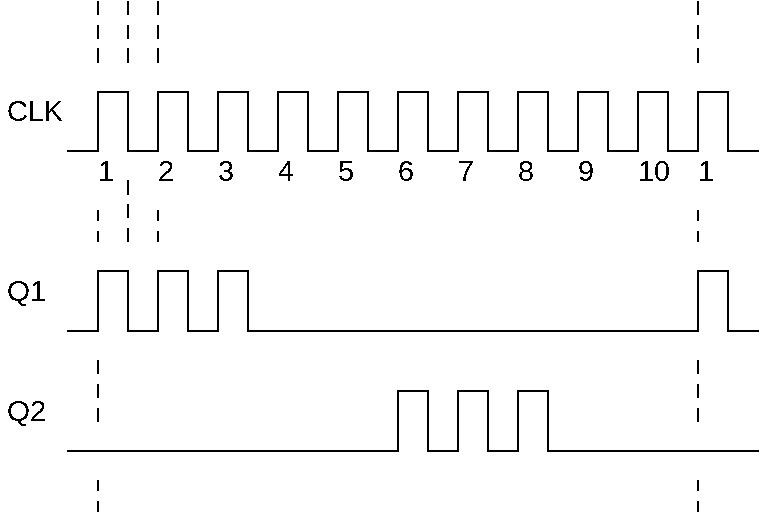

Napájacie napätie 12V sa privádza na svorkovnicu X1. IC2 je obvod typu 555, ktorý má za úlohu generovať impulzy. Rýchlosť blikania je možné nastaviť trimrom R1. Jeho hodnota by mala byť aspoň 22KΩ a viac. Okrem rýchlosti je pre toto zapojenie dôležitá aj strieda. Tú je možné doladiť trimrom R2. Totiž okrem generovaných impulzov CLK pre IC1, má IC2 ešte druhú funkciu a to „zatemnenie výstupu“ - BlackOut (BOUT). Signál BOUT sa odoberá z výstupu 555-ky, ktorý bol pôvodne určený pre vybíjanie kondenzátora. Obvod IC2 (4017) je v podstate „počítadlo s dekodérom“. V „rytme“ impulzov CLK, obvod cyklicky prepína jednotlivé výstupy Q0 až Q9 do úrovne log. 1 (+12V). Aké svetlo má kedy svietiť určujú diódy D3 až D8. V tomto zapojení diód, budú svetlá blikať podľa priebehu na obrázku 2.
Rezistory R4 a R5 majú za úlohu udržiavať tranzistory Q1 a Q2 vo „východiskovej polohe“ - vypnuté. Tieto rezistory
s diódami D3 až D8 tvoria logické členy OR. Rezistory R6, R7 a diódy D9, D10 tvoria časť zatemnenia (BlackOut). Vygenerovaním
záporného impulzu 555-ky BOUT sa cez diódy D9 a D10 stiahne riadiace napätie na tranzistoroch Q1 a Q2. To spôsobí, že sa
tranzistory zatvoria.
Tu by som dodal, že diódy D9 a D10 by mali byť s čím najmenším stratovým napätím. Preto som zvolil typ diód BAT42.
No je možné nahradiť ich germániovými diódami. Ostatné diódy môžu byť nahradené akoukoľvek usmerňovacou (1N400x)
alebo spínacou (1N4148) diódou. Použil som tranzistory typu IRF540, ale môžeme ich nahradiť akýmkoľvek tranzistorom N-MOSFET,

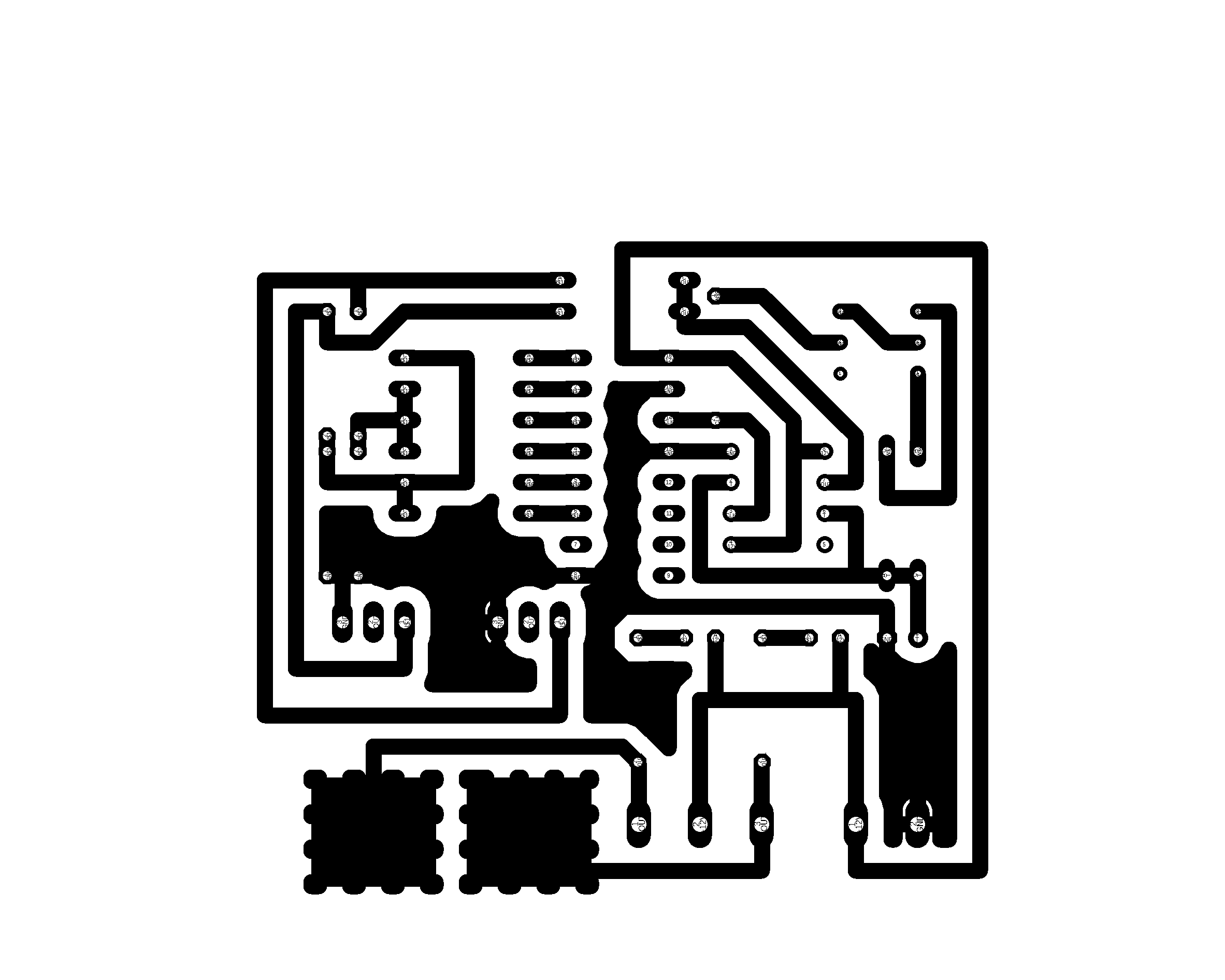

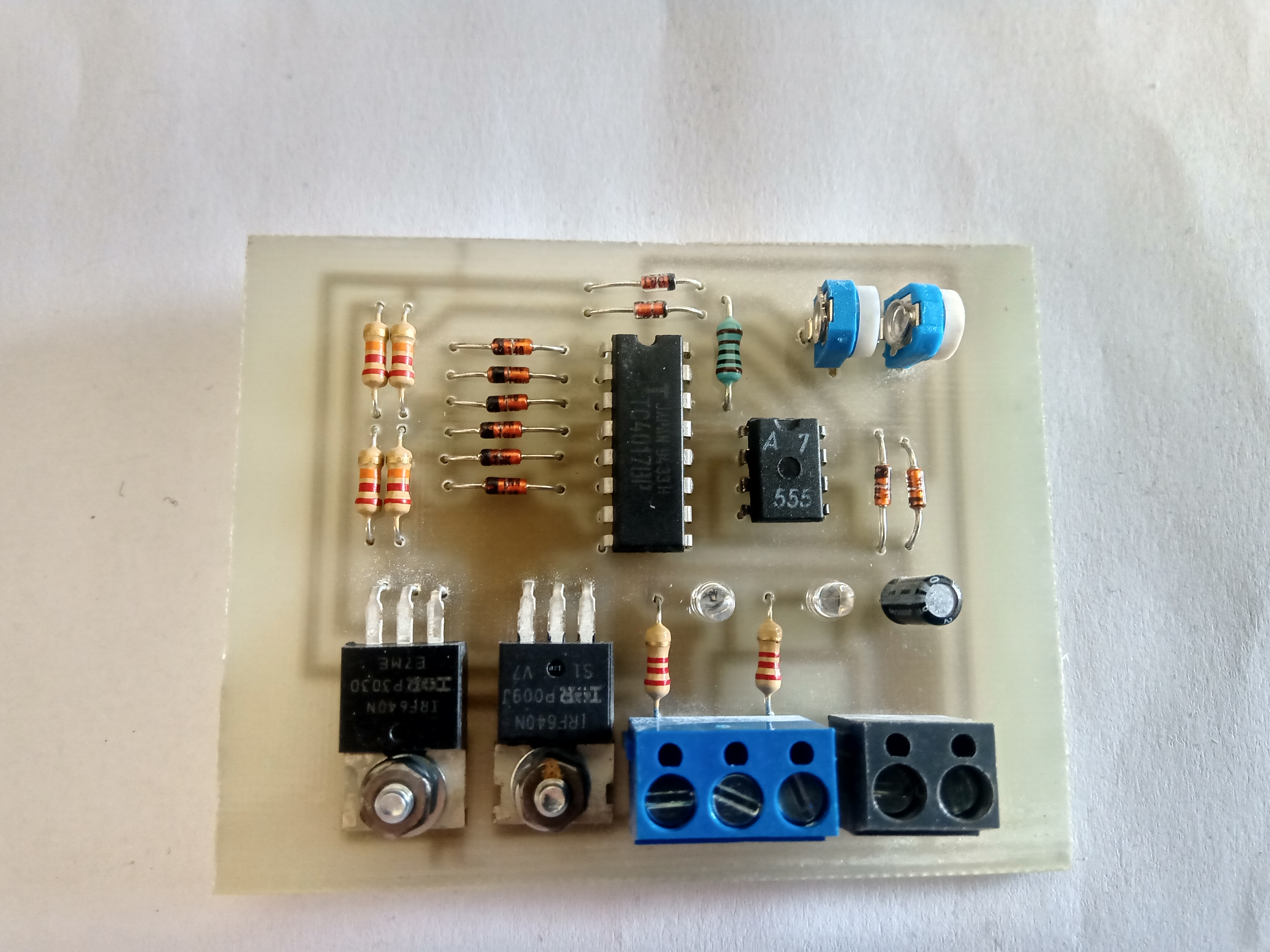

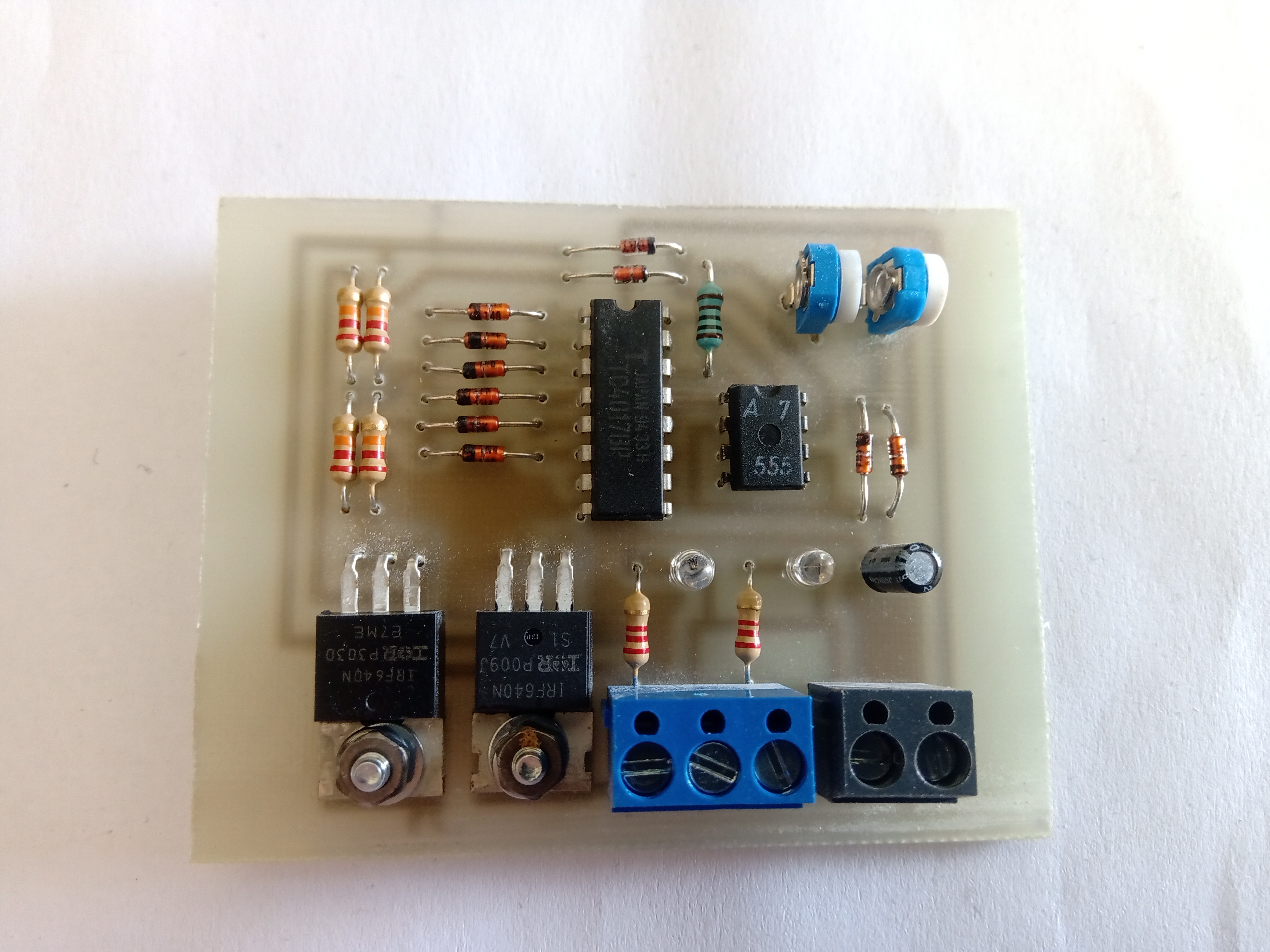

ktorý znesie riadiace napätie 12V. Výstupy z tranzistorov sú vyvedené cez skrutky (chladenie tranzistora) späť na plošný

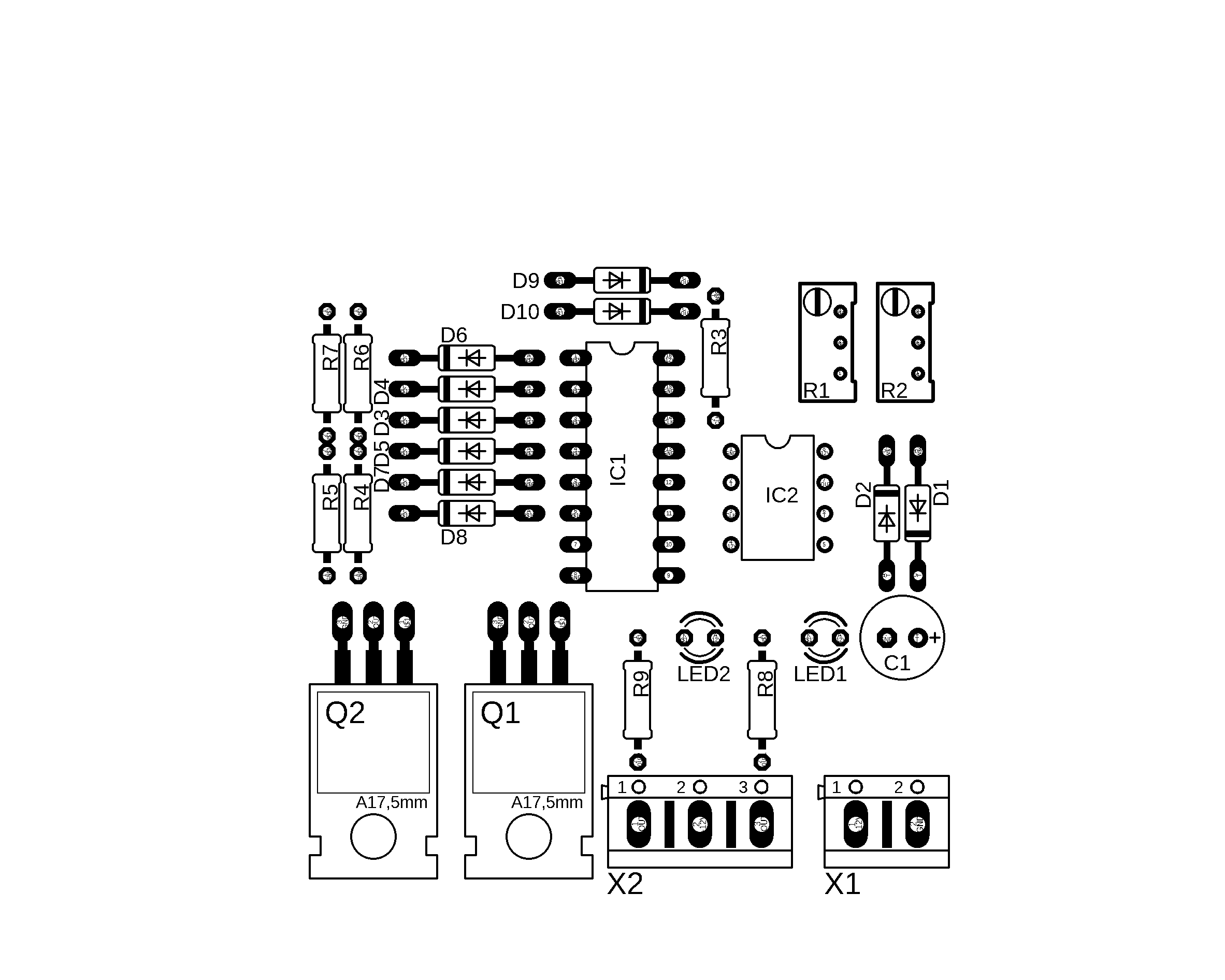

spoj a odtiaľ smerujú na svorkovnicu X2. Funkčnosť obvodu je signalizovaná dvoma LED diódami.
Zoznam súčiastok:
R1 - trimer 22kΩ a viac
R2 - trimer 22kΩ
R3 - 1kΩ
R4 - R7 - 22kΩ
R8 - R9 - 2,2kΩ
C1 - 4,7uF / 16V
D1 - D8 - BAT42, alebo 1N4148, 1N400x..
D9 - D10 - BAT42, alebo GA..
Q1 - Q2 - IRF540, alebo IRFxxx
LED1 - LED2 - LED 3mm
IC1 - 4017
IC2 - 555
X1 - skrutkovacia svorka 2P/500
X2 - skrutkovacia svorka 3P/500
