Predlžovací kábel s funkciou Master - Slave

  Prišiel za mnou kamarát, či by som mu do vysávača nedorobil „Slave“ zásuvkou. „Rýpať“ do vysávača sa mi veľmi nechcelo, preto som mu navrhol, aby sme to dali do podoby predlžovacej šnúry. Hneď sme skočili do obchodu a kúpili sme trojitú povrchovú zásuvku a kábel s vidlicou. Ostatné súčiastky som použil zo šuflikových zásob. To len na vysvetlenie, prečo práve tieto typy súčiastok.
  Na internete nájdeme veľa schém ohľadom tematiky zásuviek „master-slave“. Rôzne spôsoby merania odberu prúdu. Pri opravách takýchto vysávačov som sa najčastejšie stretol s transformátorovým snímačom. No ten v mojich šuflikových zásobách chýba. Ale zato som mal doma 6A diódy P600. Diódy D1-D8 v tomto zapojení vydržia 12A a majú na sebe úbytok od 1 do 1,6V. Tento 2V (1V pri kladnej polvlne a 1V pri zápornej polvlne) „zúbok“ v sinusoide zaobľuje kondenzátor C3. Druha funkcia C3 je znecitlivenie snímania malých prúdov. Diódy P600 sa môžu zameniť za P1000. Tým pádom by záťaž mohla odoberať plných 16A.
  Strata na diódach sa bežne sníma optočlenom. Poprípade optotrijákom, ktorý následne zopne relé. Ja som zvolil inú možnosť. A to obyčajným trijákom. Našiel som doma BTB16. No je ho možne nahradiť všelijakým iným typom. Teda strata na diódach sa prenesie na riadiacu elektródu trijaka cez rezistor R1. Po zopnutí trijáku, striedavé napätie prejde RC členom R2, C1, (kde reaktancia kondenzátora zodpovedá pri 50Hz približne 15Kohm) a usmerní sa mostíkom B1. Následne usmernené napätie nabije kondenzátor C2. Ten ma za úlohu „dobeh“ vysávača na zopár sekúnd. Rezistor R3 zráža napätie tak, aby na cievke relé bolo okolo 186V. Napätie na relé indikuje kontrólka tvorená z LED1 a R4.
  Cele zapojenie som si vylaďoval na stole. Preto sa môže stať, že pri použitom inom type relé, bude nutné doladiť zapojenie kondenzátorom C1. Poprípade rezistorom R3. Napätie by nemalo presiahnuť 210V.
  Ako som písal, kúpil som trojitú zásuvku. Prvá slúži ako „predlžovačka“. Teda je zapojená na priamo. Z druhej sa napája meraný spotrebič. Napríklad vŕtačka, fréza, brúska.. A z tretej sa napája vysávač. Túto zásuvku zopína kontakt relé. Ten som ošetril varistorom, aby sa kontakty čo najmenej opotrebovali. Všetky zásuvky som tak tiež ošetril varistormi. Aby pri odpojení indukčnej zátaže nevzniklo prepätie, ktoré by mohlo následne preraziť niektoré z polovodičov.
  Ako zátaž som skúšal 40W žiarovku, 2200W ohrievač a frézu. Všetko fungovalo bezproblémovo. S tavnou pištoľou som všetky súčiastky zafixoval a o hodinku bolo všetko hotové.

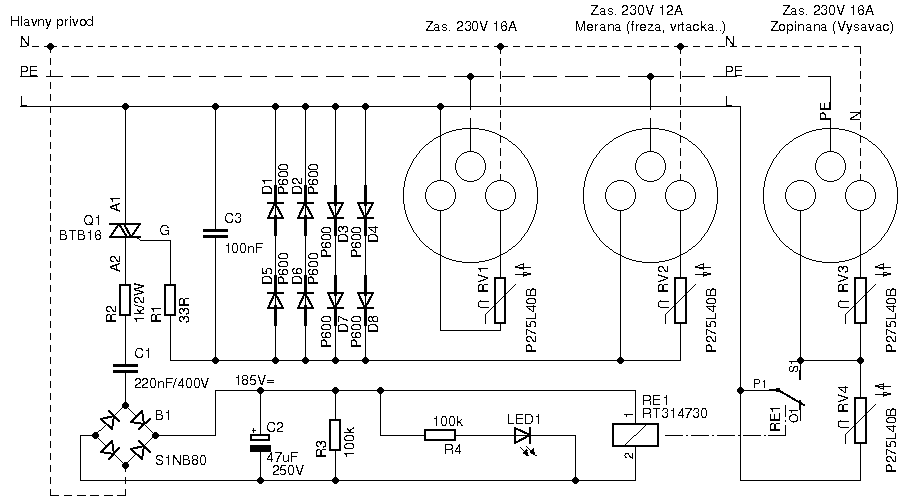

Obrázok 1. Schéma zapojenia
