Tranzistorový RC oscilátor
Ak mate v sklade veľa starých kondenzátorov a treba ich nejako využiť, môžete skúsiť toto zapojenie.
Každému žiakovi sa pridelí frekvencia. Podľa vzorca C=0.065/(R.f) si žiaci vypočítajú hodnotu kondenzátorov.

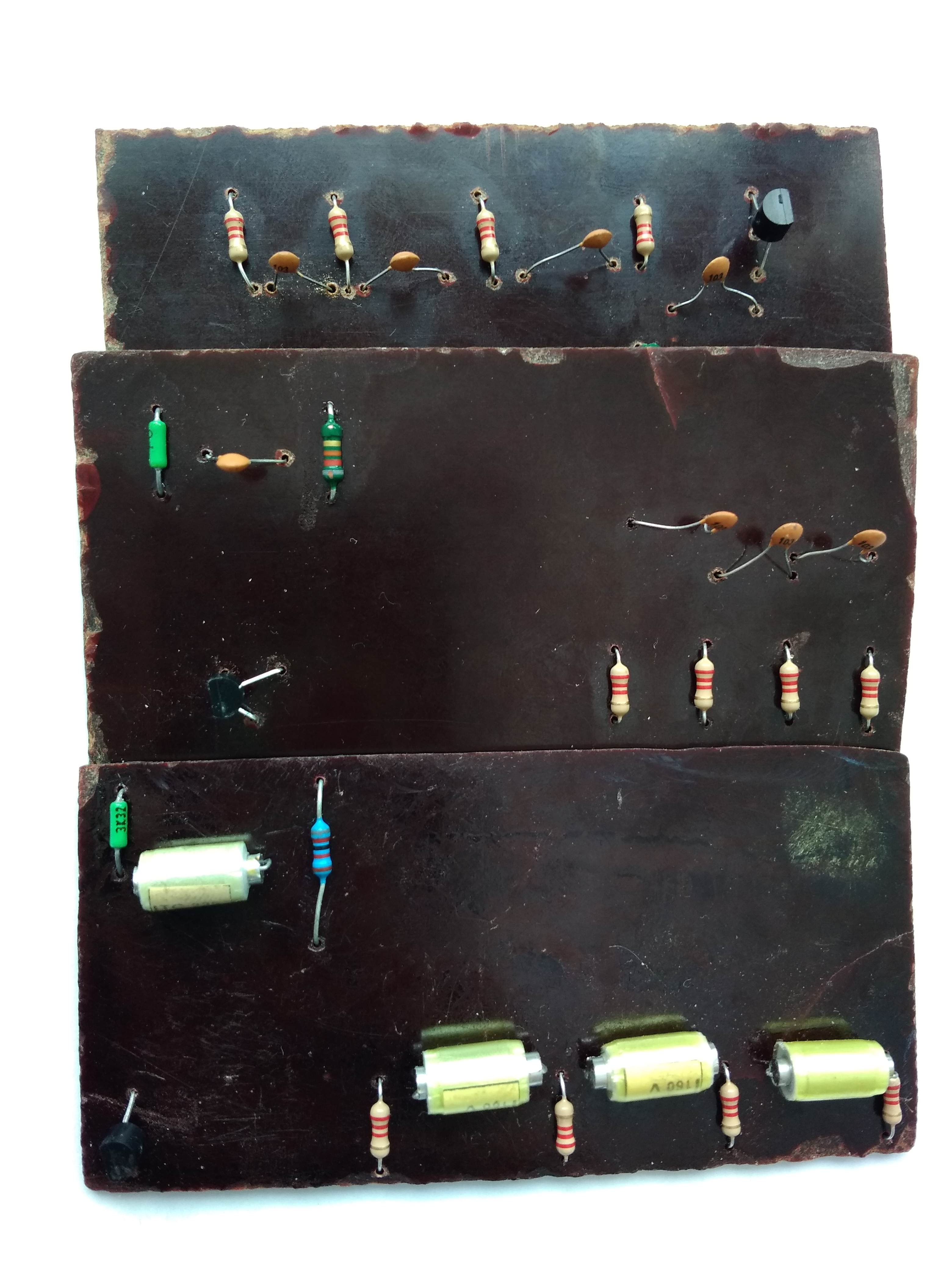

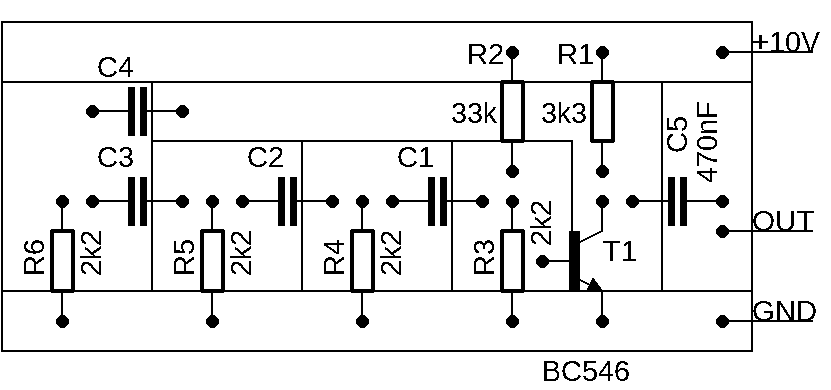

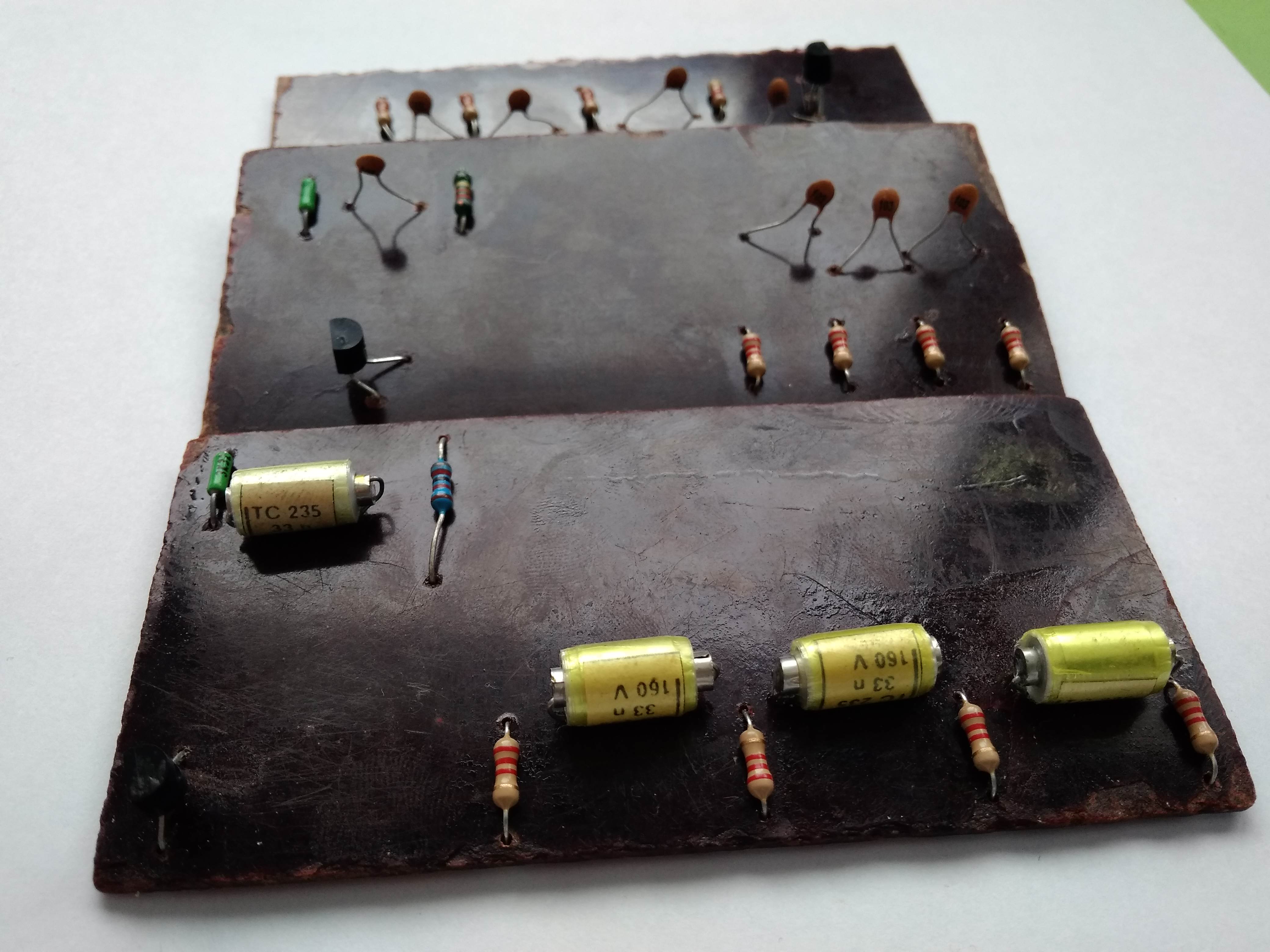

Následne rozdám súčiastky (podľa toho aké si vypočítajú). Žiaci si rozvrhnú súčiastky na plošný spoj podľa vzoru a plošný

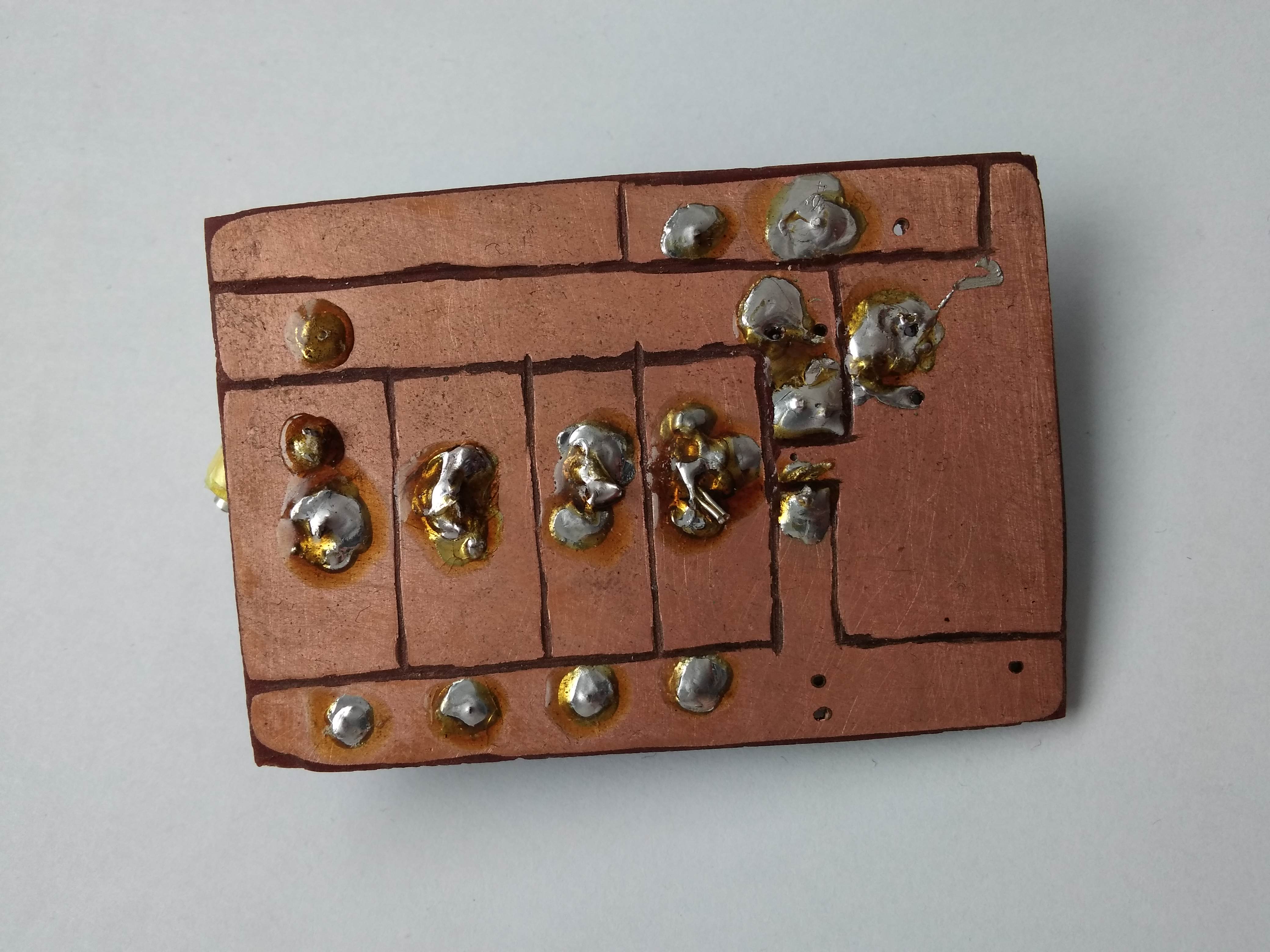

spoj vyškrabú. Vyvŕtajú dierky, osadia súčiastky a pripájame na zdroj a osciloskop. Z osciloskopu odčítame frekvenciu
a porovnáme s požadovanou frekvenciou.
V tomto zapojení je nutné hľadať vhodné napájacie napätie na zdroji, aby sa oscilátor rozkmital!!!
Zoznam súčiastok:
R1 - 3k3
R2 - 33kΩ
R3-6 - 2k2
C1-4 - viz text
C5 - 470nF
T1 - BC546 (akýkoľvek NPN)
