Najjednoduchší tranzistorový blikač
Schéma zapojenia je na obrázku 1.
Zapojenie využíva zvláštnu vlastnosť tranzistora, a to, že v tomto zapojení sa tranzistor chová ako diák.
Teda ak sa kondenzátor nabije a napätie Uce dosiahne -8V, tranzistor sa zopne a celú energiu z kondenzátora
prenesie do LED1. Napajacie napätie môže byť od 10V do 30V (záleži od rezistora R1).

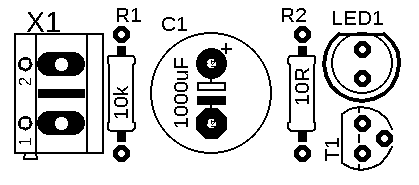

Zoznam súčiastok:
R1 - 10kΩ
R2 - 10Ω
C1 - 1000uF/16V
T1 - BC547
LED1 - Akákoľvek LED
