Tranzistorové preklápacie obvody
Alebo tiež slangovo nazývané „klopné obvody“ sú v podstate dva invertory (negatory, logické členy NOT,..).
Každý z nich je zložený z jedného tranzistora a dvoch rezistorov. Invertory sú vzájomne medzi sebou prepojené. Podľa typu
väzby medzi invertorami rozdeľujeme preklápacie obvody do týchto skupín:
BKO – Bistabilný klopný obvod
Tento obvod má dva stabilné stavy. Jedná sa o jednoduchý obvod, ktorý si dokáže zapamätať logickú úroveň. V číslicovej technike je tento
obvod tiež nazývaný RS (Set-Reset).

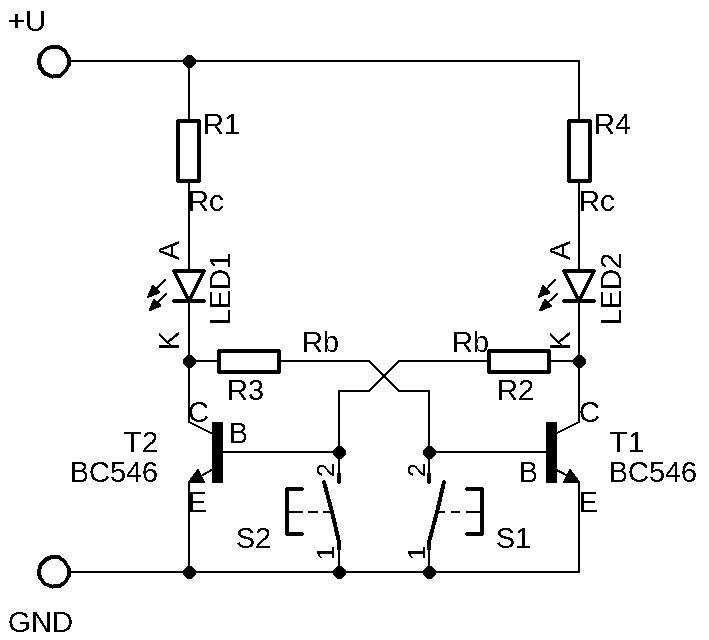

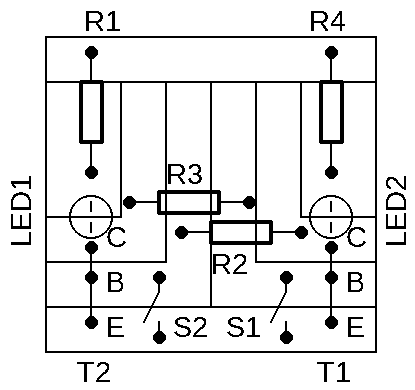

Schéma obvodu je na obrázku 1. Stlačením tlačidiel S1, alebo S2 sa obvod preklopí do požadovaného stavu.
MKO – Monostabilný klopný obvod
Tento obvod má iba jeden stabilný stav. Druhý stav je nestabilný, teda trvá iba nejaký čas. Jedná sa o jednoduchý obvod, ktorý sa správa
ako časovač.

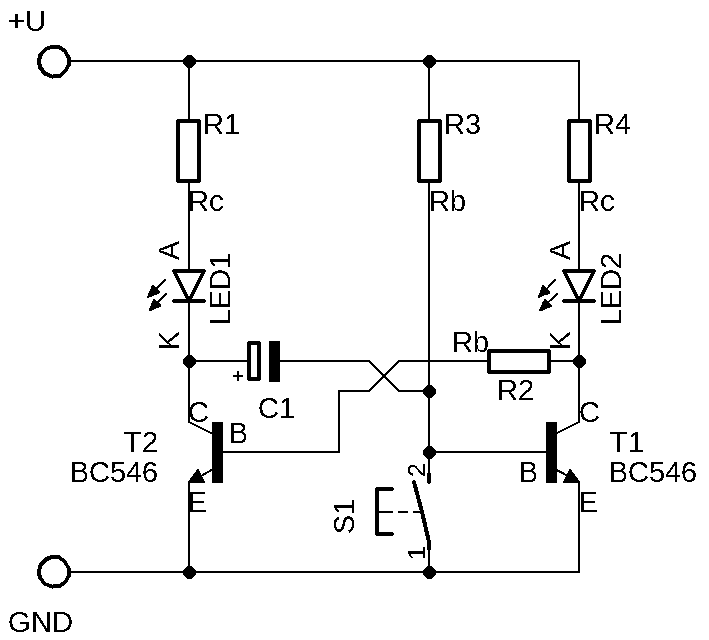

Schéma obvodu je na obrázku 2. Stlačením tlačidiel S1 sa obvod preklopí a po určitej dobe sa preklopí naspäť do stabilného (východiskového) stavu.
AKO – Astabilný klopný obvod
Tento obvod má dva nestabilné stavy. Jedná sa o jednoduchý obvod, ktorý slúži ako blikač, alebo generátor impulzov – zvaný: multivibrátor.

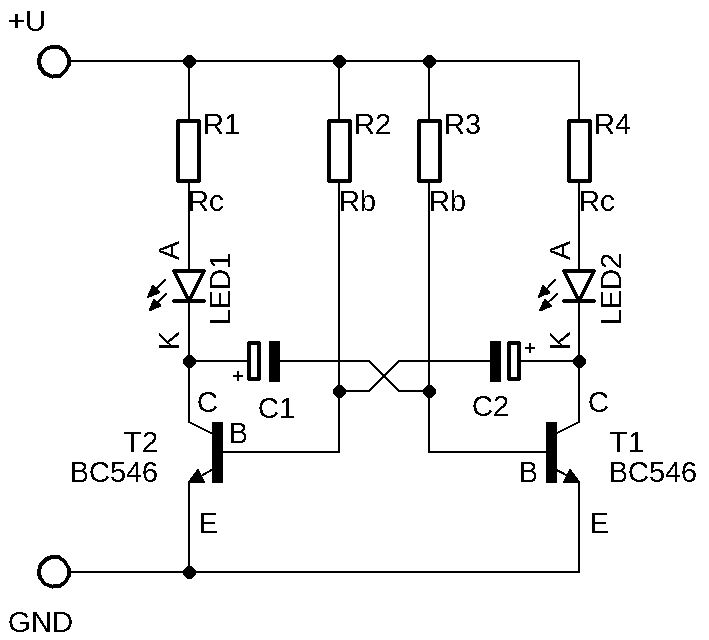

Schéma obvodu je na obrázku 3. Keďže toto zapojenie nemá stabilný stav, výsledkom je generovanie impulzov, alebo blikanie LED.

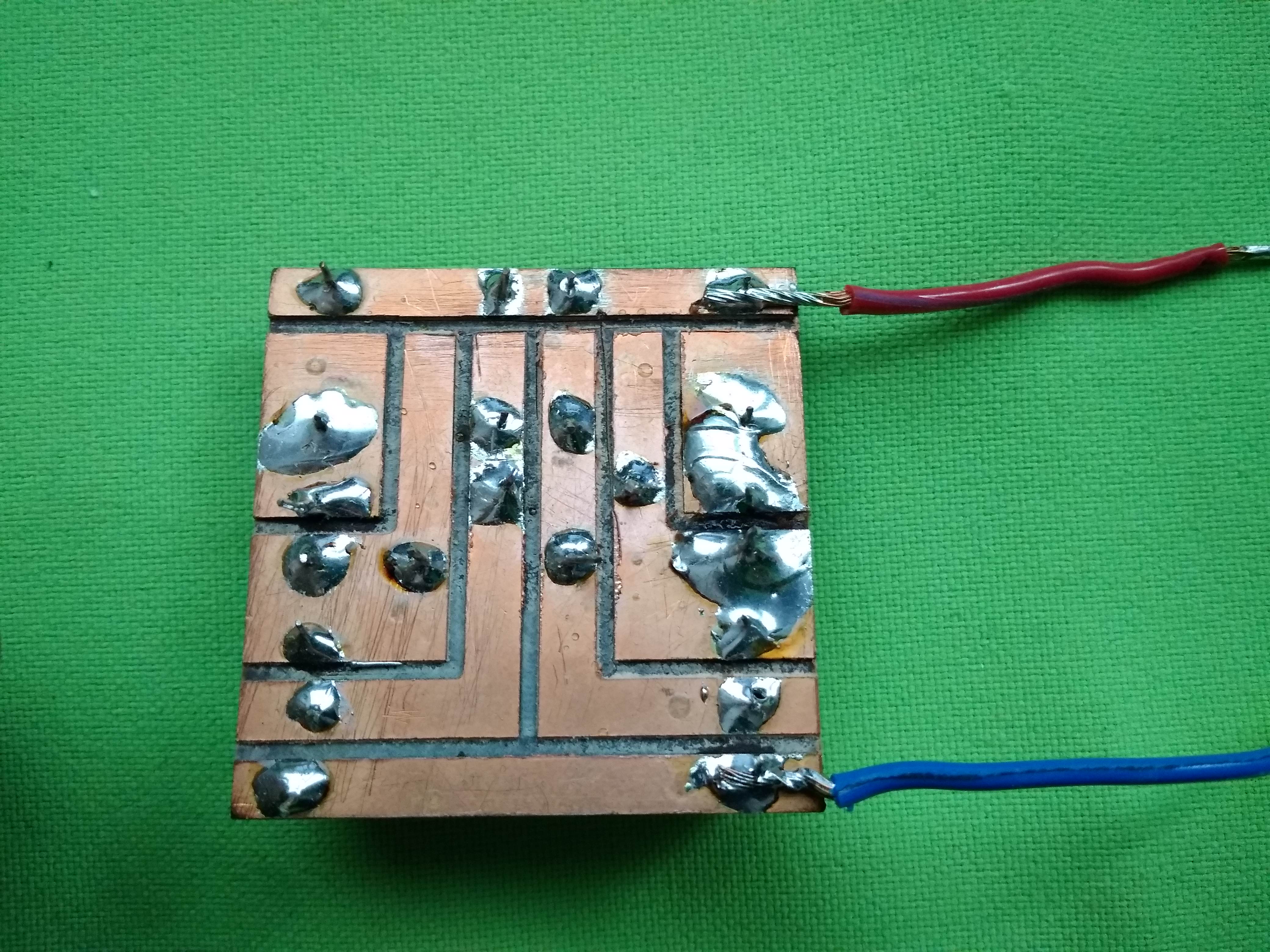

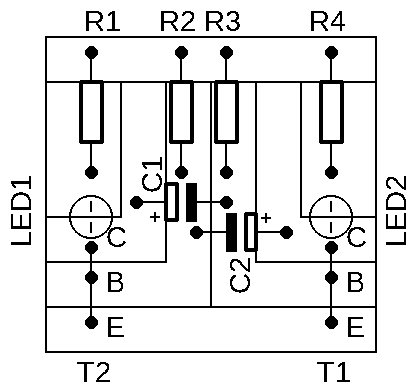

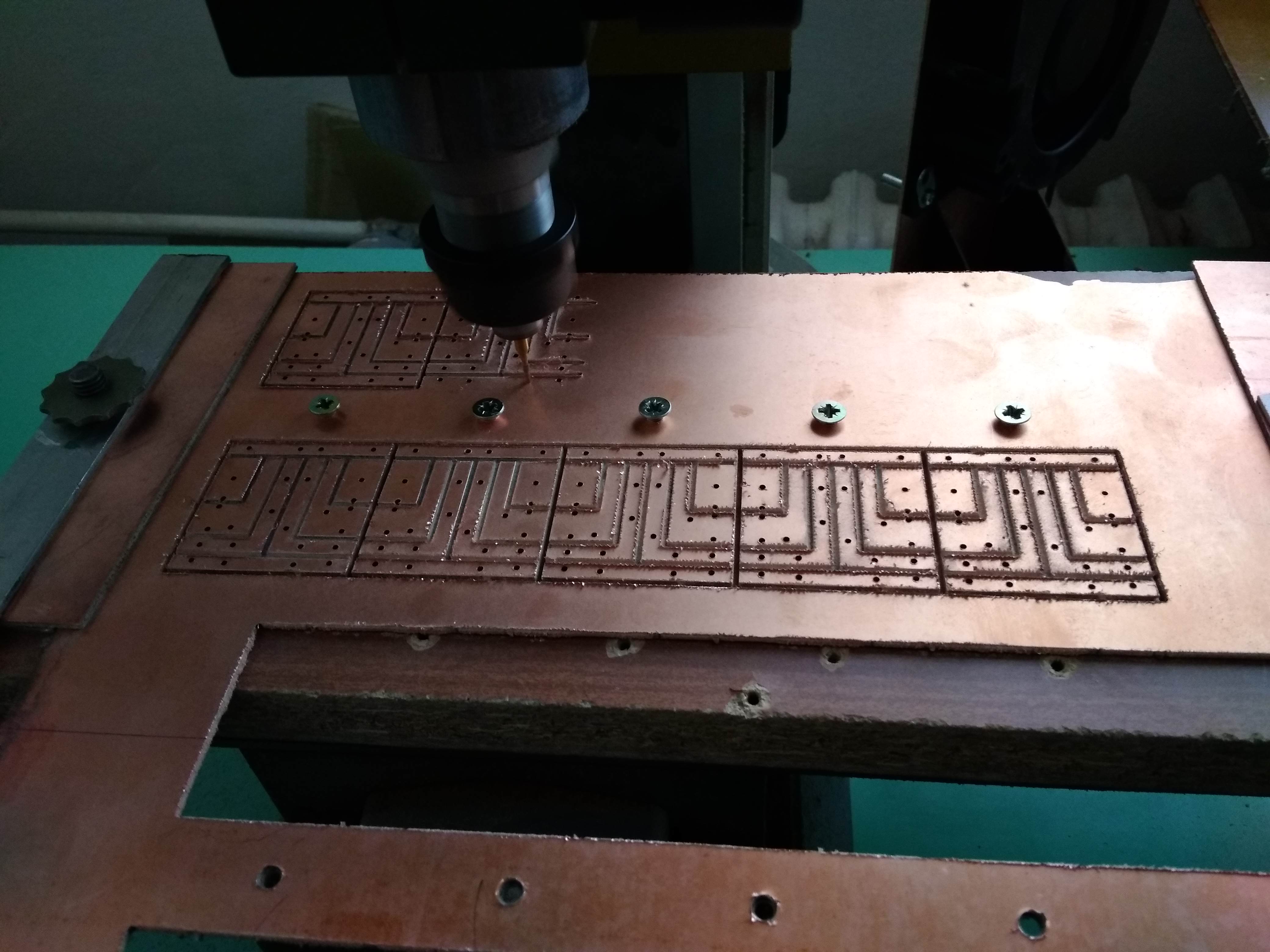

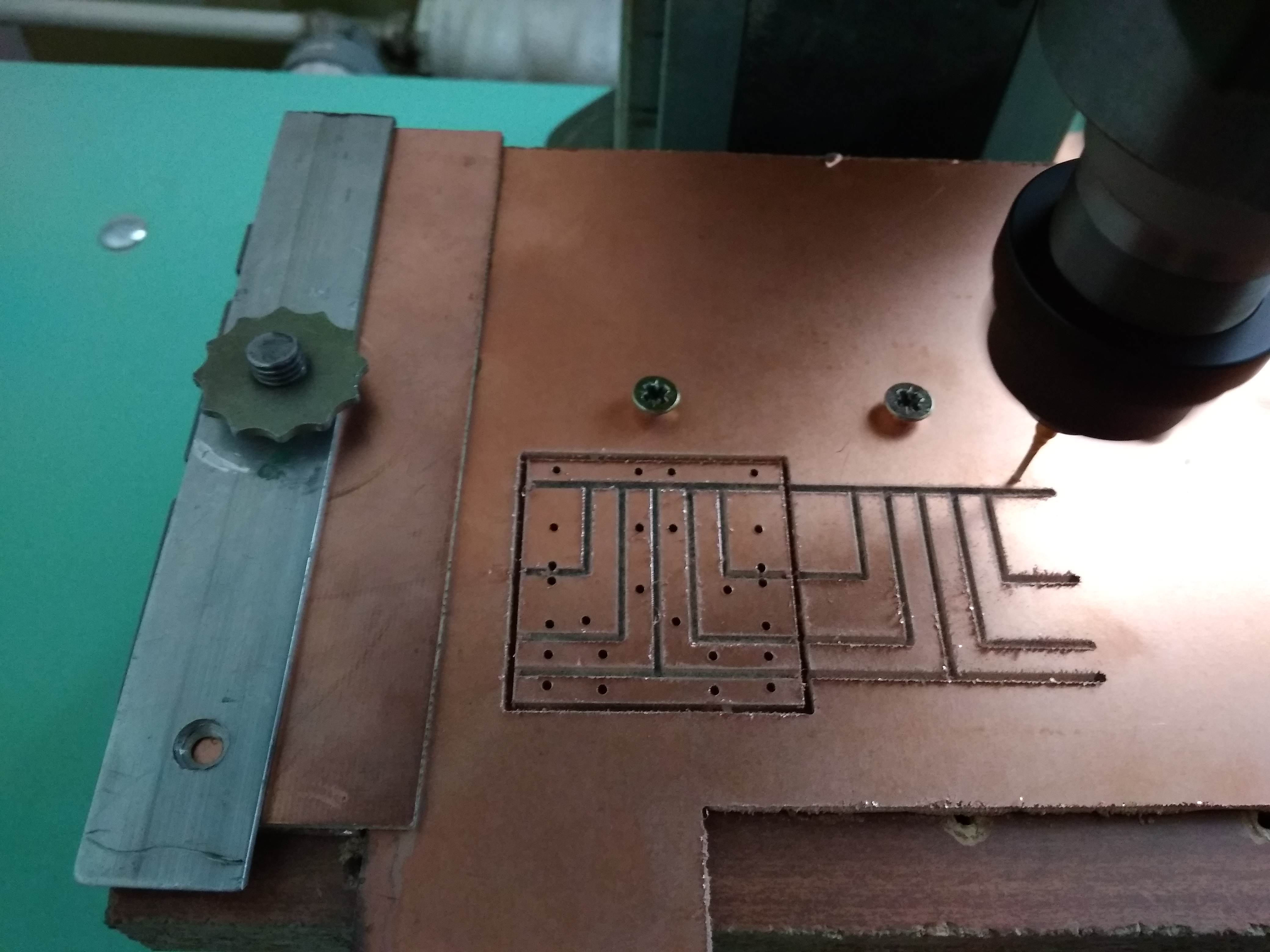

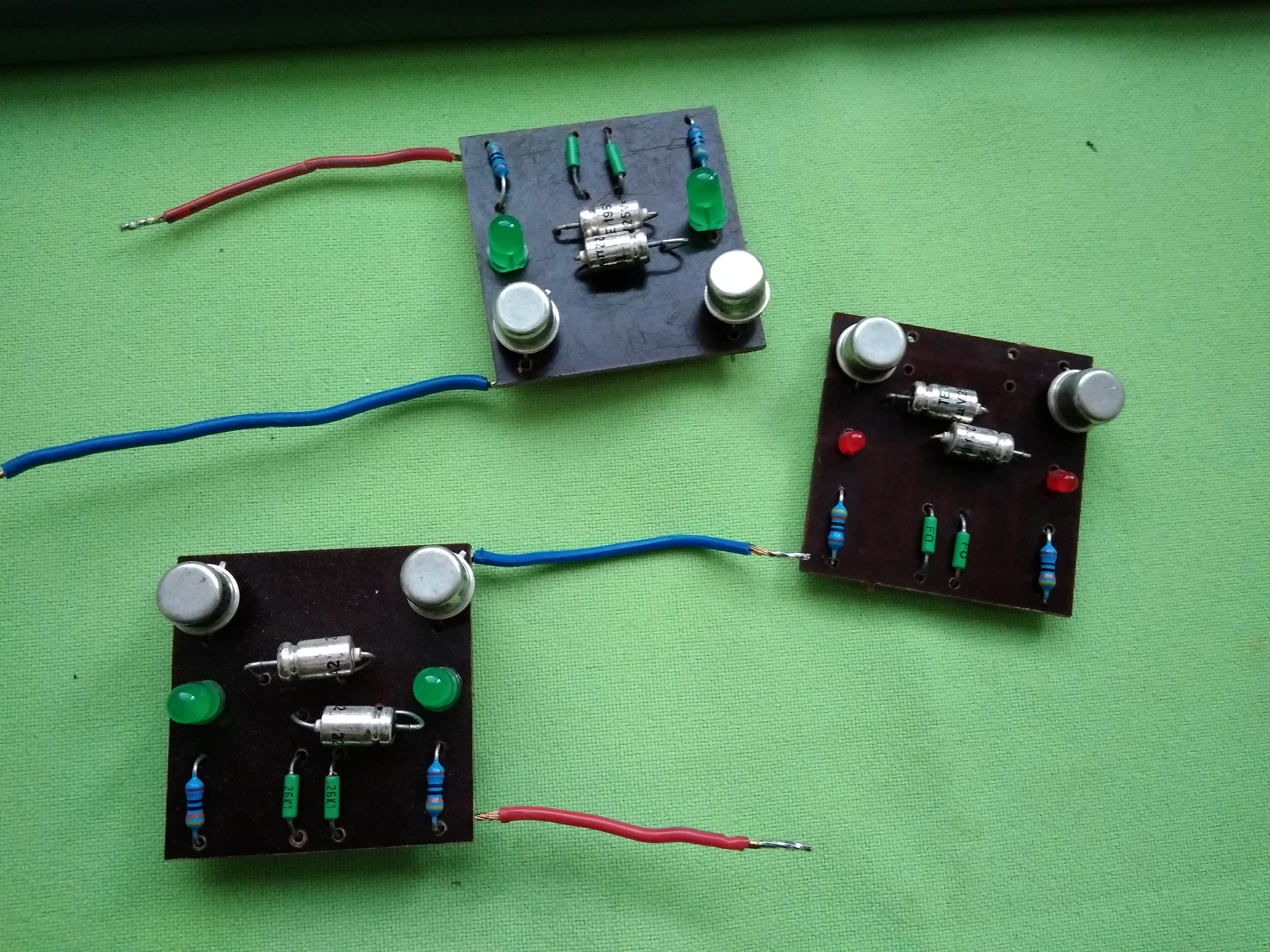

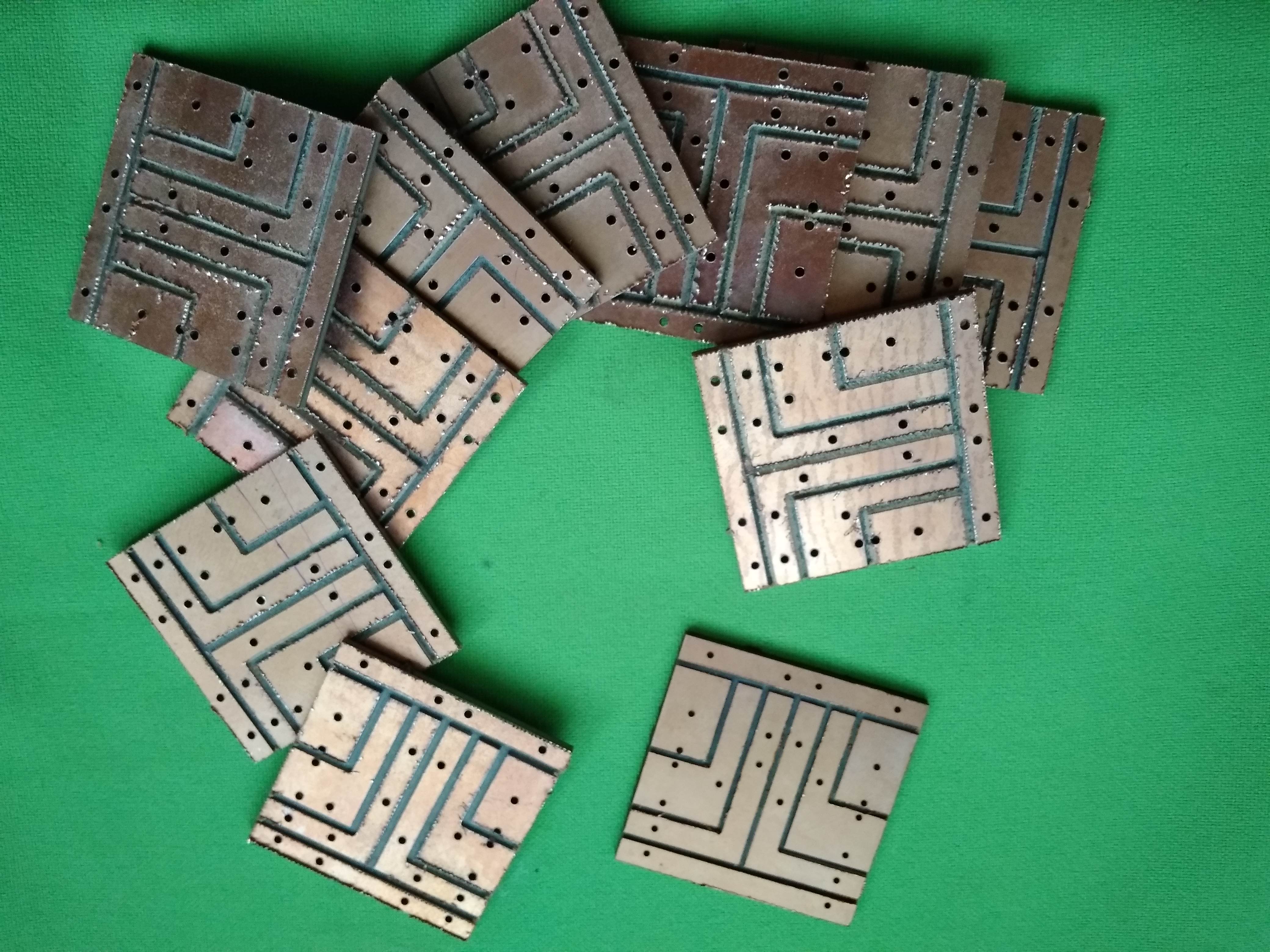

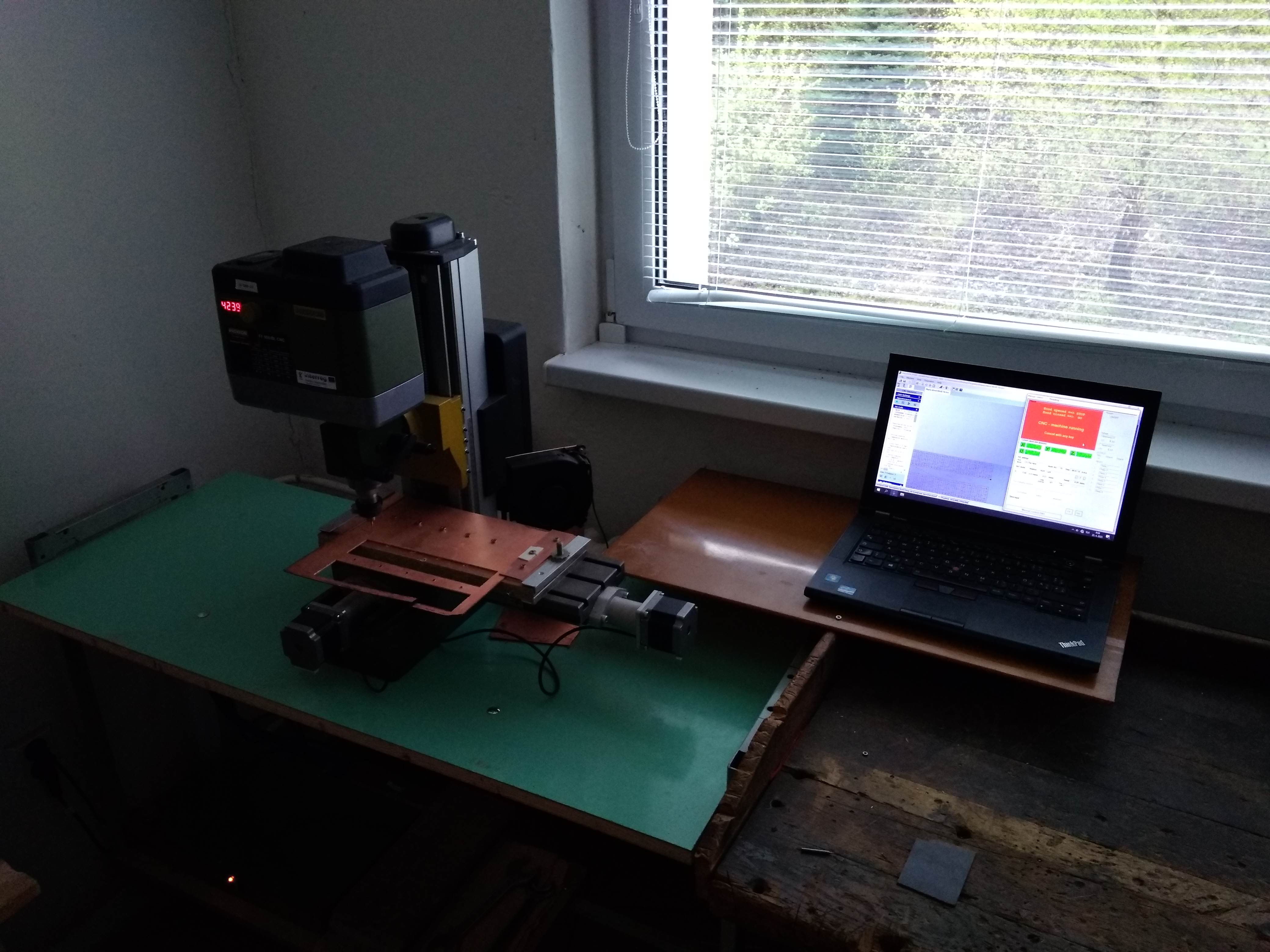

Tieto obvody osadzujeme do dosky 40x40mm vyfrézovaný malou CNC frézou PROXXON. Program pre frézu je písaný v GCode pre 10ks. Nulový bod obrobku
„W“ je nutné nastaviť na 10mm nad PCB.
Zoznam súčiastok:
R1, R4 - 1kΩ (od 330Ω do 2k2)
R2, R3 - 33kΩ (od 10KΩ do 47KΩ)
AKO: C1, C2 - 22uF (podľa požadovanej frekvencie)
MKO: C1 - 470uF (podľa požadovaného času)
T1, T2 - BC548 (akýkoľvek NPN)
