AVR Component tester
Autorom pôvodného konceptu známeho pod názvom AVR-Transistortester je Markus Frejek. Následne hardware a
software vylepšil a priebežne vylepšuje Karl-Heinz Kübbeler. Treba spomenúť aj Markusa Reschkeho ,
ktorý je autorom alternatívnej verzii softwaru pre toto výnimočne zariadenie.
Stručná charakteristika pristroja (platí pre MCU ATmega328 s najnovším softwarom)
Pristroj obsahuje tri meracie (testovacie) vstupy prostredníctvom ktorých:
Testuje a automaticky deteguje:
- NPN a PNP tranzistory
- N-channel a P-channel MOSFET
- JFET
- diódy a LED (vrátane dvojitých)
- zenerové diódy do 4V
- tiráky
- tyristory
- odpory (0,01Ω až 50MΩ)
- kondenzátory (25pF až 100mF) + meranie ESR od 90nF
- indukčnosť (0,01mH až 20H)
- testovanie malých kapacít (do 100pF) s rozlíšením 0.01pF
- testovanie kondenzátorov 2μF až 50mF priamo v obvode - funkcia "C+ESR@TP1:3"
- separátne meranie C, R (režim sa aktivuje automaticky pri testovaní na TP1 a TP3)
- generovanie pulzov s nastaviteľnou šírkou 1% až 99% (výstup na TP2) - funkcia "10-bit PWM"
- testovanie keramických rezonátorov a kryštálov v rozsahu 1 MHz až 13 MHz (TP1 a TP3)
S HW doplnkami funguje:
- meranie frekvencie - rozsah 1Hz až 25kHz (vstup na PD4)
- generátor frekvencie od 1Hz do 2MHz - výstup na TP2 / PB2
- meranie jednosmerného napätia do 50V (nutný napäťový delič 10:1 / PC3)
- meranie zenerových diód nad 4V
- ovládanie rotačným enkodérom
Poznámky:
- Všetky kondenzátory musia byt pred testovaním vybite, inak hrozí poškodenie MCU. Veľmi doležíte to je pre meranie kondenzátorov zapojených v obvode.
- Tyristory a tiráky môžu byt detegovane iba v prípade, že testovací prúd (len asi 6 mA) je nad prídržným prúdom (Igt).
- Podobne môže byt správne detegovaný IGBT, ak je testovacie napätie 5V dostatočne pre ovládanie gate.
Kalibrácia (pre software do verzie 1.08k):
Spusti sa pri vzájomnom prepojení všetkých (troch) testovacích pinov a následným stlačením tlačidla "test".
Počas celého procesu kalibrácie je potrebné zabezpečiť, aby nedošlo k nežiaducemu dotyku ktoréhokoľvek testovacieho pinu,
alebo meracieho káblu. V štvrtom kroku treba odpojiť všetky meracie sondy. V poslednej fáze treba na vyzvanie textom ">100nF"
vložiť medzi piny 1 a 3 kondenzátor s hodnotou medzi 100nF až 20µF. S týmto kondenzátorom bude napäťový offset analógového
komparátora kompenzovaný pre presnejšie meranie kondenzátorov.
Kalibrácia:
Spusti sa pri vzájomnom prepojení všetkých (troch) testovacích pinov a následným stlačením tlačidla "test".
Režim kalibrácie treba potvrdiť dlhším (2s) pridŕžaním stlačeného tlačidla "test", inak pristroj pokračuje v normálnej činnosti
merania. Počas celého procesu kalibrácie je potrebné zabezpečiť, aby nedošlo k nežiaducemu dotyku ktoréhokoľvek testovacieho
pinu, alebo meracieho káblu. V štvrtom kroku treba odpojiť všetky meracie sondy. V poslednej fáze treba na vyzvanie textom
"do 100nF" vložiť medzi piny 1 a 3 kondenzátor s hodnotou medzi 100nF až 20µF. S týmto kondenzátorom bude napäťový offset
analógového komparátorov kompenzovaný pre presnejšie meranie kondenzátorov. Pre ADC meranie s použitím interného referenčného
napätia sa navyše upraví zisk pre presnejšie meranie odporov s možnosťou AUTOSCALE ADC.

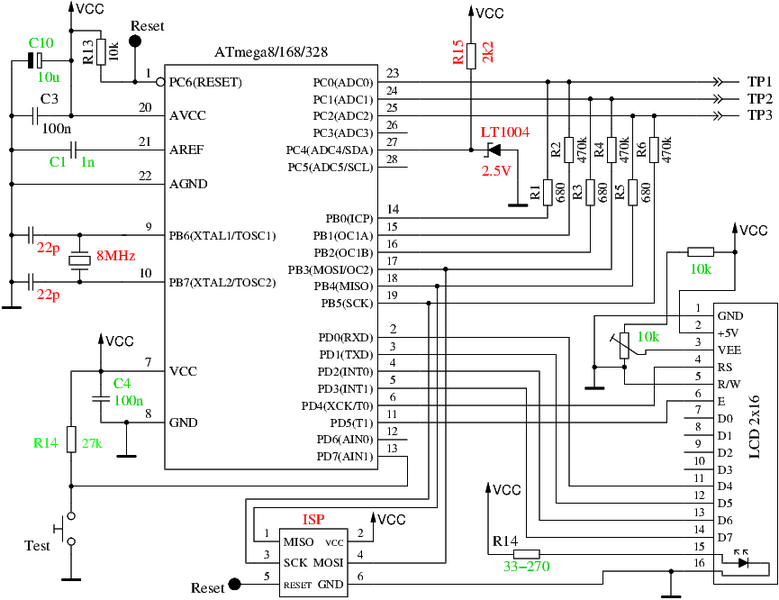

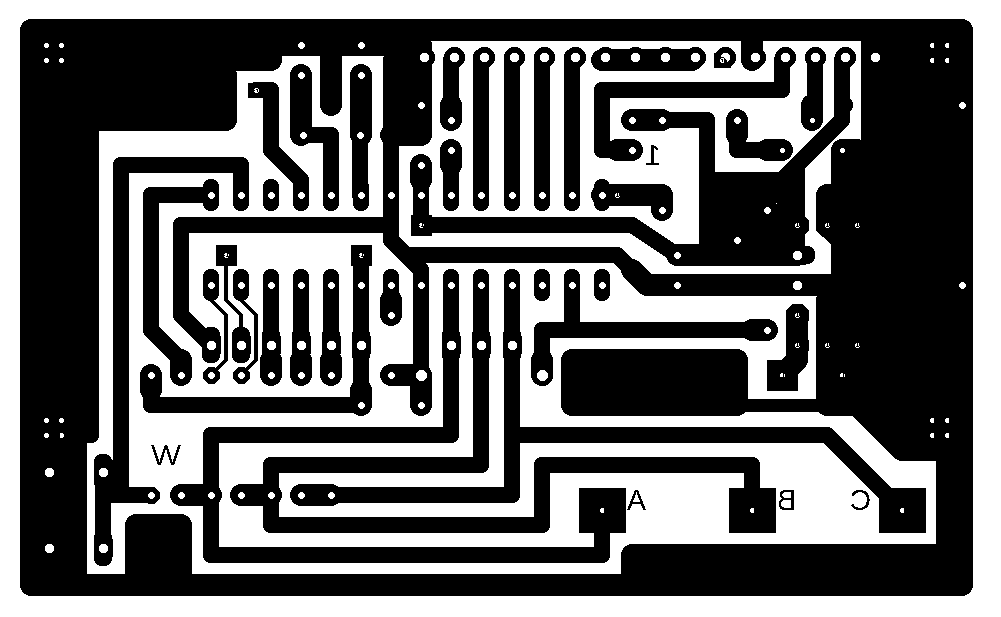

Zapojenie:
V prílohe tohoto príspevku je základne zapojenie testera upraveného Karl-Heinz Kübbelerom, ktoré neobsahuje pomocný
tranzistorový (PWR) obvod zabezpečujúci zapnutie a zároveň aj automatické vypnutie prostredníctvom tlačidla "Test"
a MCU. Červene časti nie sú potrebne, ale môžu zlepšiť presnosť merania. Časti označene zelenou farbou sú zmeny oproti
pôvodnému návrhu Markusa Frejeka.
Poznámka k zdroju referenčného napätia 2.5V:
Opodstatnenosť použitia zdroja ref. napätia 2.5V ma význam iba v prípade, ak je 10x presnejší ako 5V regulátor napätia,
pretože v opačnom prípade to môže spôsobiť horšie výsledky merania. Ak sa na pozícii stabilizátora 5V použije MCP1702 s
typickou odchýlkou 0,4% je použitie referencie 2.5V zbytočne!
Zdroj a text: www.svetelektro.com - AVR Component Tester (RLC/ESR, XTAL & Semiconductors Tester)

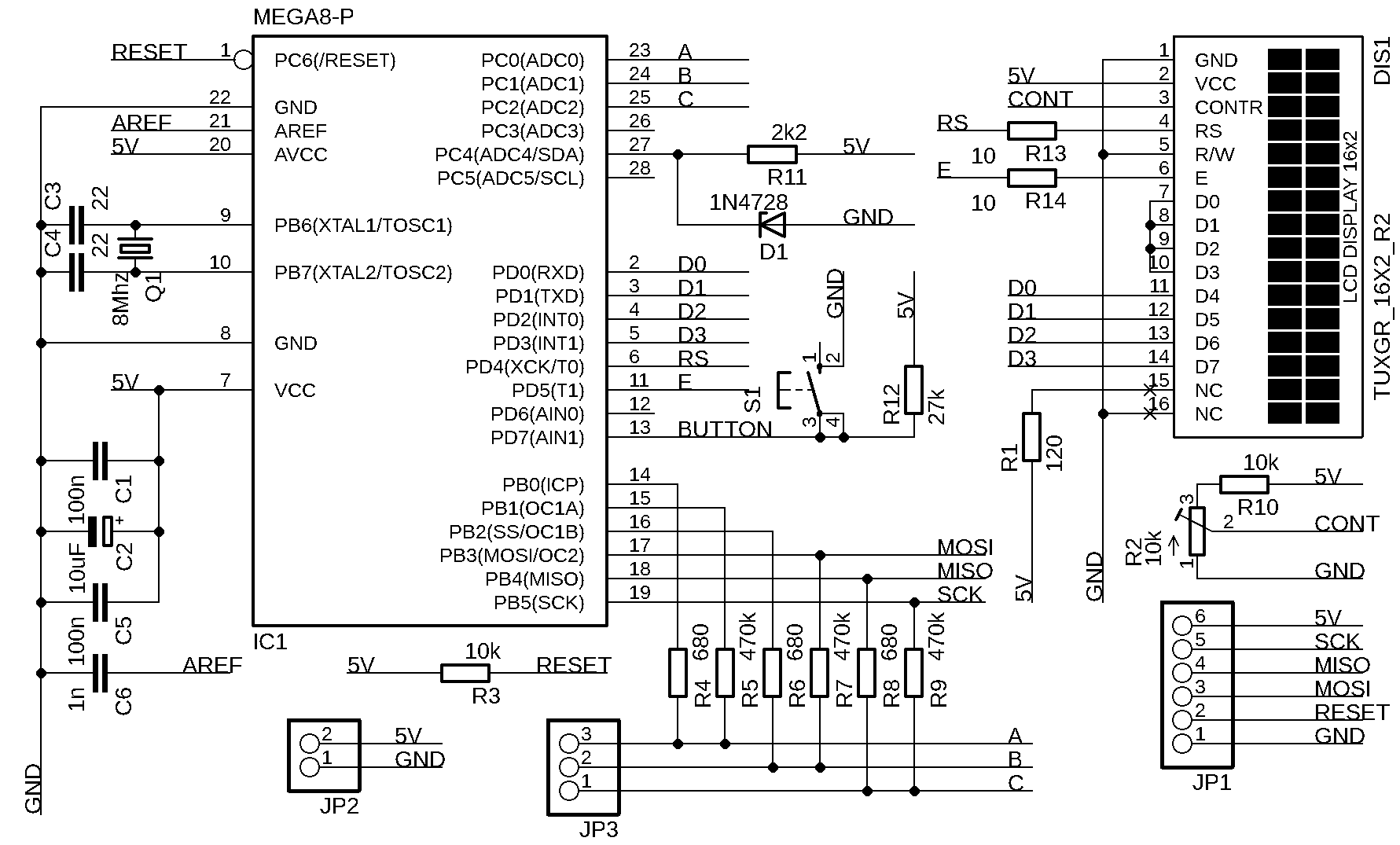

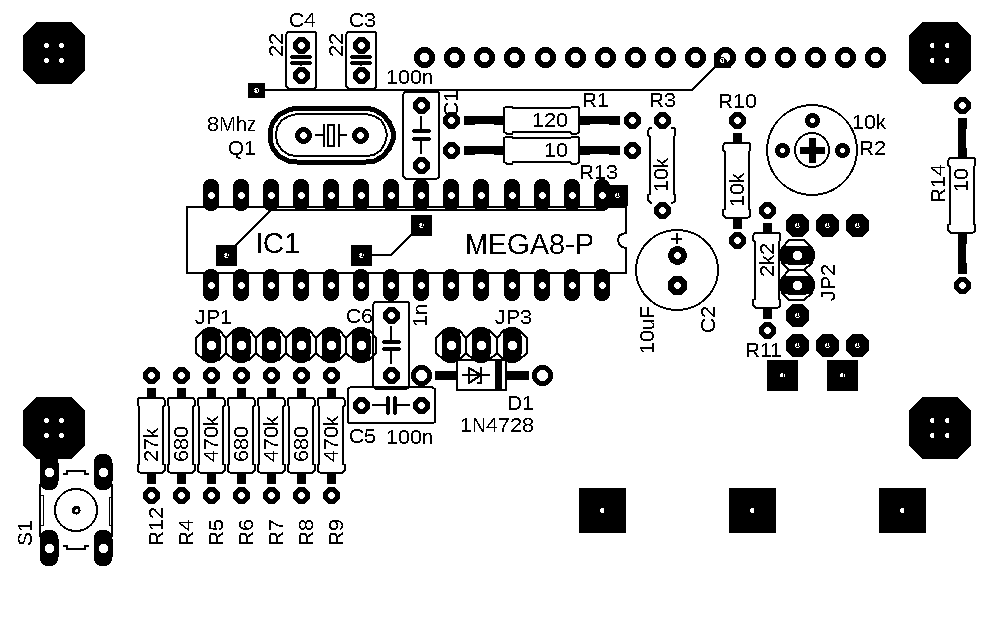

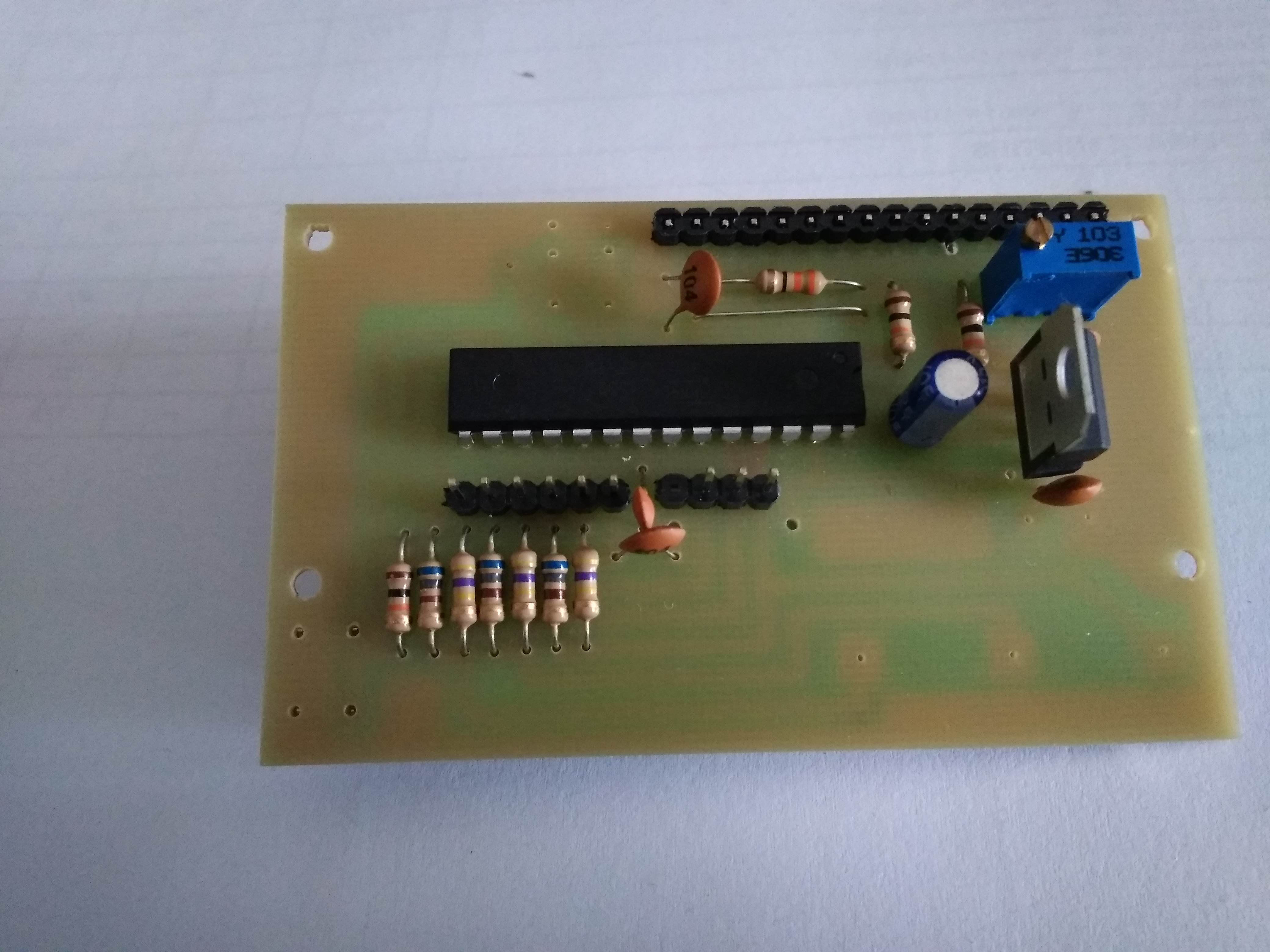

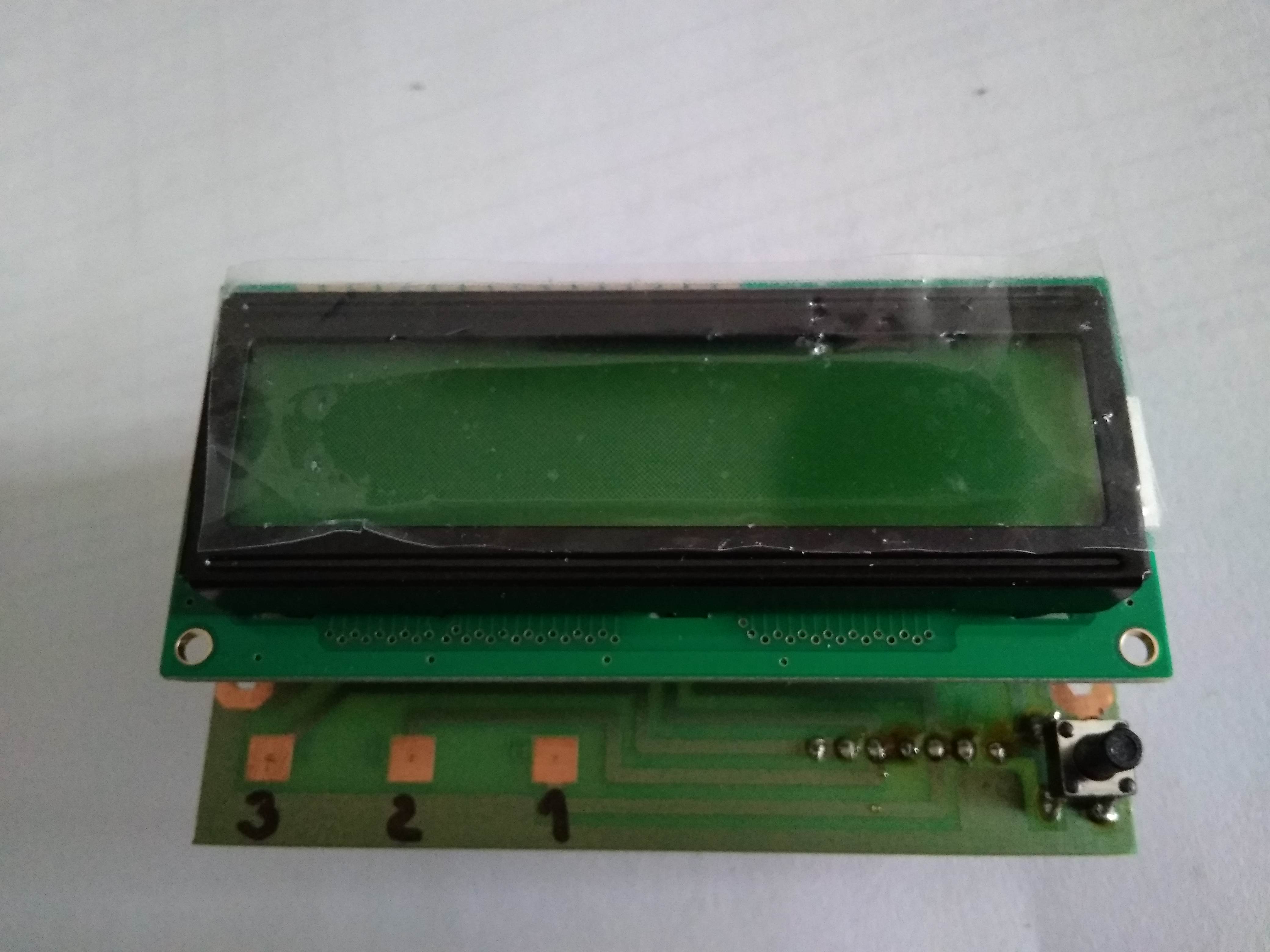

Zoznam súčiastok:
R1 - 120Ω
R2 - trimer 10kΩ
R3,10 - 10kΩ
R4,6,8 - 680Ω
R5,7,9 - 470kΩ
R11 - 2,2kΩ
R12 - 27kΩ
R13,14 - 10Ω
C1,5 - 100nF
C2 - 10uF
C3,4 - 22pF
C6 - 1nF
D1 - zenerova dioda 2,5V - nemusí byť
Q1 - krystal 8Mhz
IC1 - AtMega328, alebo AtMega168..
DIS1 - Displej LCD 1602A
S1 - Tlacidlo
