wCncPcb - Menu

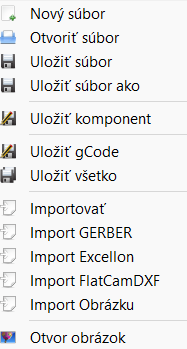

obrazok SÚBOR

Nový súbor - Vymazať všetko.
Otvoriť súbor - Otvorí súbor projektu (.wcp).
Uložiť súbor - Uloži súbor projektu (.wcp). Ak súbor ešte nie je uložený, spusti sa dialógové okno pre uloženie súboru.
Uložiť súbor ako - Projekt sa uloží pod novým názvom.
Uložiť komponent - Projekt sa uloží ako komponent. Pre uloženie komponentu je nutné v záložke "Projekt" priradiť ikonu, názov komponentu a nastaviť nulový bod.
Uložiť gCode - Vygeneruje sa gCode a uloží pod vlastným názvom.
Uložiť všetko - Uloží samotný súbor projektu, súbory gCode, obrázok projektu a osadzovací plán. Samotné nastavenie generovaných súborov nájdeme v pravom paneli v záložke Projekt v časti uložiť projekt..
Importovať - Nastaví v pravom panele záložku Importovať podsekciu GERBER.
Importovať GERBER - Otvorí a importuje súbor GERBER pomocou nástroja Clipper.
Import Excellon - Otvorí a importuje súbor Excellon.
Import FlatCamDXF - Otvorí a importuje súbor DXF z aplikácie FlatCAM.
Import Obrázku - Otvorí a importuje súbor obrázku.
Otvoriť súbor ako komponent - Otvorí súbor projektu (.wcp) ako komponent. To umožňuje vložiť viacero vytvorených PCB do jedného súboru.
Otvor obrázok - Otvorí predlohu vo forme obrázka. Obrázok sa otvorí v malom okne, ktoré je stále na vrchu.

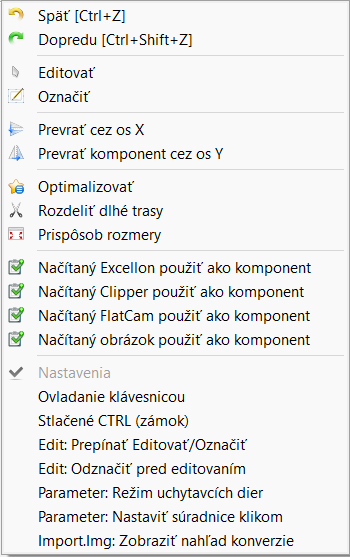

obrazok EDIT

Späť - Krok späť.
Dopredu - Krok dopredu. (Naspäť "krok späť")
Editovať - Režim editovania
Označiť - Režim označenia. Tento režim dovoľuje označiť jednotlivé časti, ale aj bloky, ktoré je následne možné upraviť v režime editovania.
Prevrátiť cez os X - Prevráti celý projekt vertikálne cez os X.
Prevrátiť cez os Y - Prevráti celý projekt horizontálne cez os Y.
Optimalizovať - Zoradí cestičky a diery tak, aby frézovanie trvalo čo najkratšie.
Rozdeliť dlhé trasy - Skráti dlhé linky na požadovanú vzdialenosť, ktorá je daná parametrom vzdialenosti pri multimeraní (Fréza - obrazok - ↔)
Prispôsob rozmery - Nastaví rozmery projektu podľa rozloženia komponentov. Využíva sa pri importe PCB cez obrázok.
Načítaný Excellon použiť ako komponent - Naimportovaný súbor sa uloží ako samostatný nový komponent. Potom je možné naimportovať ďalší súbor toho istého typu.
Načítaný Clipper použiť ako komponent - Naimportovaný súbor sa uloží ako samostatný nový komponent. Potom je možné naimportovať ďalší súbor toho istého typu.
Načítaný FlatCam použiť ako komponent - Naimportovaný súbor sa uloží ako samostatný nový komponent. Potom je možné naimportovať ďalší súbor toho istého typu.
Načítaný obrázok použiť ako komponent - Naimportovaný súbor sa uloží ako samostatný nový komponent. Potom je možné naimportovať ďalší súbor toho istého typu. Pri obrázku má táto funkcia veľký význam.
Nastavenia:
Ovládanie klávesnicou - Možnosť ovládania niektorých funkcií klávesnicou. (Nevyužíva sa - pozostatok z predchádzajúcej verzie)
Stlačené CTRL (zámok) - Využíva sa, ak v režime editovania chceme dlhodobo presúvať viacero častí.
Editovať: Prepínať Editovať/Označiť - Pri druhom stlačení Editovania v ľavom paneli sa zapne režim Označenia.
Edit: Odznačiť pred editovaním - Pri spustení režimu Editovania sa odznačia všetky časti.
Parameter: Režim uchytávacích dier - V tomto režime sa vkladajú diery zrkadlovo od seba. Využíva sa to ako uchytávacie diery pri výrobe obojstranného PCB.
Parameter: Nastaviť súradnice klikom - Po kliknutí sa aktuálne súradnice vložia ako parametre v záložke Parameter - časť Súradnice kurzora
Import.Img: Zobraziť náhľad konverzie - Pri importovaní obrázka zobrazí priebeh konverzie v náhľadovom okne.

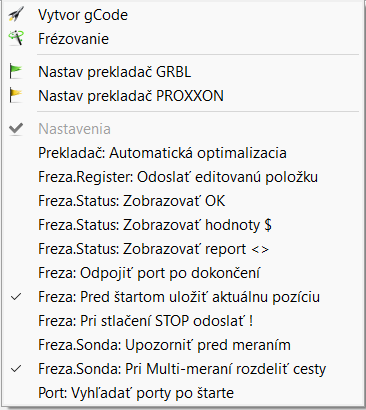

obrazok PREKLADAČ

Vytvor gCode - Preloží projekt do gCode. Pri stlačení položky "Uložiť gCode" sa najprv automaticky spustí akcia "Vytvor gCode" a až následne sa súbor uloží.
Frézovanie - Nastaví ľavý panel na kartu "Frézovanie".
Nastav prekladač GRBL - Inicializačný a ukončovací kód sa nastaví pre typ frézy s interpretom GRBL.
Nastav prekladač PROXXON - Inicializačný a ukončovací kód sa nastaví pre typ frézy PROXXON (napr. spustenie vretena).
Nastavenia:
Prekladač: Automatická optimalizácia - Pred prekladom projektu do gCode sa spustí nástroj optimalizácie.
Fréza.Register: Odoslať editovanú položku - Pri editovaní registra GRBL sa po zmene parametra automaticky odošle zmenený údaj do frézy.
Fréza.Status: Zobrazovať OK - Pri prijatí textu "OK" z frézy sa tento text zobrazí. Ak je táto položka vypnutá, text "OK" je nahradený znakom "√". Táto položka sa využíva pri ladení komunikácie.
Fréza.Status: Zobrazovať hodnoty $ - Zobrazovanie načítaných parametrov. Ak je táto položka vypnutá, načítané parametre sa nezobrazia, ale uložia v editore registra GRBL.
Fréza.Status: Zobrazovať report < > - Zobrazovanie stavu a aktuálnej pozície frézy. Ak je táto položka vypnutá, prijatý text sa síce nezobrazí, ale údaje sa zobrazia v čitateľnom tvare v stavovom riadku. Pri spustenom režime monitorovania pozíciu vretena frézy kopíruje kurzor v projekte.
Fréza: Odpojiť port po dokončení - Po ukončení frézovania sa komunikácia medzi frézou a PC ukončí.
Fréza: Pred štartom uložiť aktuálnu pozíciu - Pred spustením frézovania sa najprv aktuálna pozícia nastaví ako východisková (WPS). (Odporúčame zapnúť)
Fréza: Pri stlačení STOP odoslať ! - Pri stlačení tlačidla STOP odošle do frézy príkaz "Stop All Motion" (nevypne sa otáčanie vretena).
Fréza.Sonda: Upozorniť pred meraním - Predtým, ako sa spustí meranie povrchu, vyskočí okno s upozornením na pripojenie vodičov do vstupu A5.
Fréza.Sonda: Pri Multi-meraní rozdeliť cesty - Ak sa použije metóda multimerania povrchu, automaticky sa rozkuskujú dlhé trasy na požadovanú veľkosť.
Port: Vyhľadať po štarte - Pri spustení aplikácie sa automaticky prehľadajú všetky dostupné porty sériovej komunikácie.

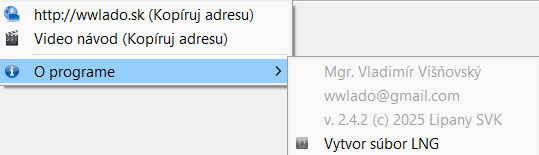

obrazok POMOC

http://wwlado.sk (Kopíruj adresu) - Skopíruje adresu "http://www.wwlado.sk/t-index.html" do Clipboardu. V prehliadači stačí vložiť adresu stlačením Ctrl+V (vložiť).
Videonávod (Kopíruj adresu) - Skopíruje link na YouTube videonávod do Clipboardu. V prehliadači stačí vložiť adresu stlačením Ctrl+V (vložiť).
O programe - Vysunie sa okienko s informáciami o aplikácii. Okienko obsahuje ešte jednu položku:
     Vytvor súbor LNG - Po stlačení tejto položky sa v priečinku aplikácie vytvorí súbor "wCncPcb.lng", ktorý prideľuje texty niektorým komponentom v aplikácii. Preložením textu v tomto súbore je možné zmeniť jazyk grafického rozhrania. Pri opätovnom spustení aplikácie sa kontroluje, či tento súbor existuje. Ak existuje, prepíšu sa všetky položky, ktoré súbor obsahuje.
