Cnc3018pro - Nastavenie BlueTooth


    Fréza 3018 môže pracovať v režime offline a online.
Offline – Pomocou aplikácie (napríklad wCncPcb) vyexportujeme súbor typu gCode, ktorý uložíme na SDkartu. SDkartu vložíme ovládača a spustime príslušný gCode súbor.
Online – V tomto režime je fréza ovládaná niektorou aplikáciou (napríklad wCncPcb, gSender) pomocou protokolu USART o rýchlosti 115200Bd.
    Pri Online režime môžeme dáta z PC do frézy preniesť troma spôsobmi.

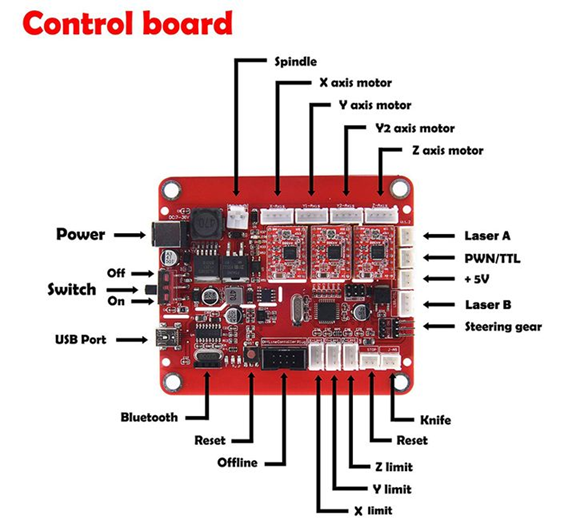

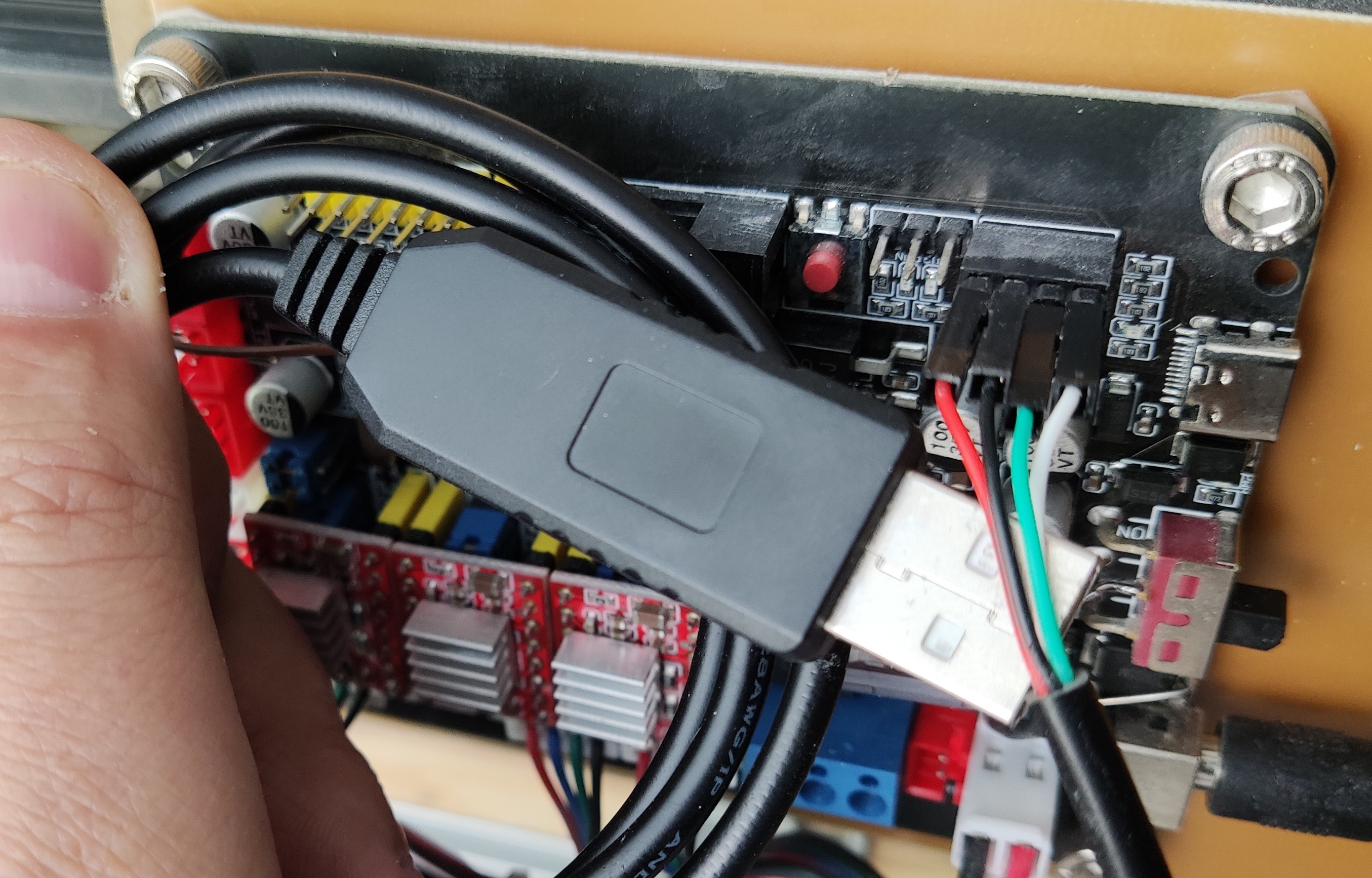

Prvá možnosť je, že použijeme interný USB-USART prevodník, ktorý je už na doske samotnej frézy. Druhá možnosť je použiť vlastný prevodník USB-USART, ktorý sa napojí do konektora frézy, označený ako bluetooth. Tretia možnosť je nasunúť bluetooth modul priamo do konektora. Tu chcem len podotknúť, že tento konektor je priamo prepojený s konektorom pre offline ovládač. Preto pri použití konektora bluetooth je nutné ovládač odpojiť.
    Klasický bluetooth modul má prednastavenú prenosovú rýchlosť 9600Bd. Ak chceme bluetooth použiť na prenos dát medzi frézou a PC, je nutné nastaviť prenosovú rýchlosť na 115200Bd.

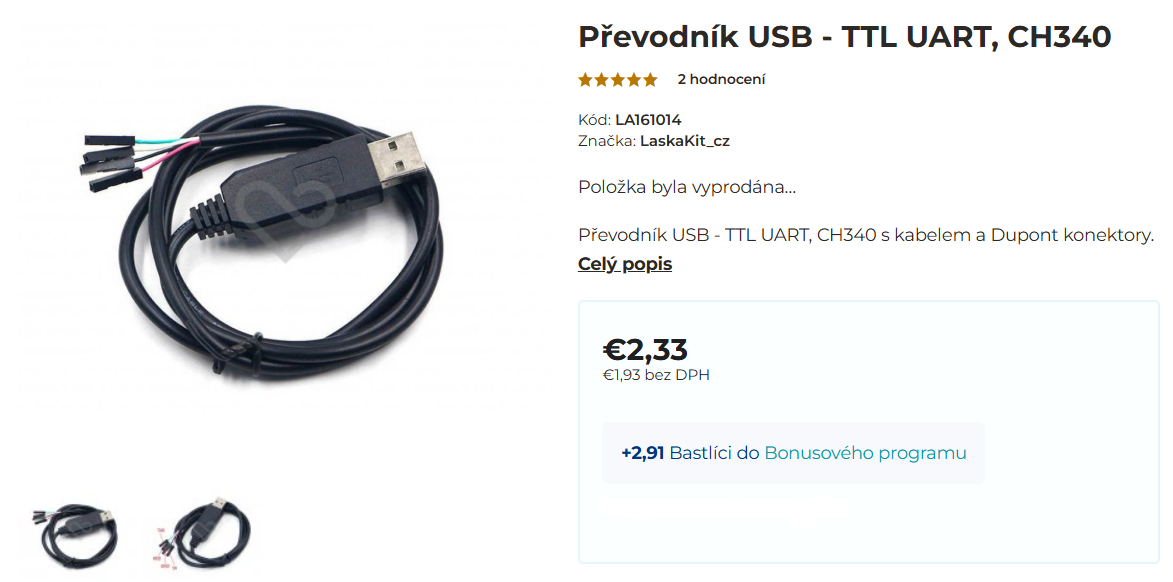

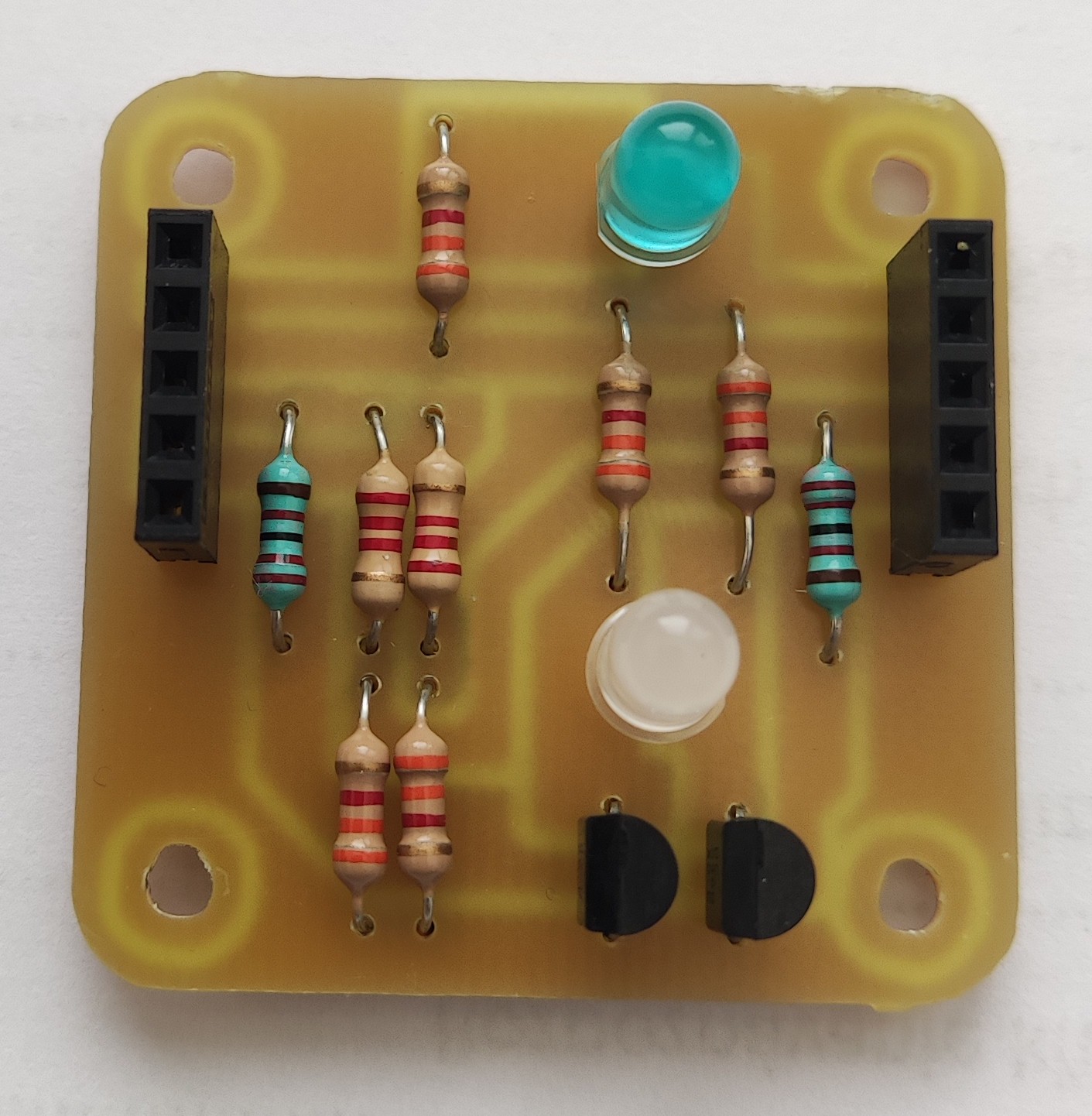

    Ja som použil jeden z najlacnenejších bluetooth modulov JDY-33. Tento modul je napájaný 5V ale úroveň komunikačného vstupu je 3.3V. Vyššie napätie na tomto vstupe port okamžite zničí. Pre nastavenie modulu som použil USB-USART prevodník TTL (5V). Vyrobil som preto konvertor úrovne 5V-3.3V. Konvertor je doplnený o indikáciu, ktorú nie je nutné osadzovať. Modul JDY-33 je možne ovládať (nastavovať) za pomoci AT príkazov. Odoslaný reťazec musí byť veľkým písmom a ukončený sekvenciou CRLF (13, 10). Pri nastavovaní modulu cez AT príkazy, nemože byť modul pripojený cez bluetooth. Akonáhle sa bluetooth pripojí, modul prejde do transparentného módu (AT príkaz jednoducho prepošle). Pre zmenu rýchlosti komunikácie modulu JDY-33 na rýchlosť 115200Bd použijeme príkaz AT+BAUD8.
    Pri spárovaní JDY-33 sa vytvoria dva sériové porty. Jeden je stály, ale nefunkčný. Po odoslaní dát na tento port systém jednoducho zamrzne. Druhý (ku ktorému sa pripájame) je dostupný iba v prípade, keď je bluetooth pripojený.
    Odporúčam k napájaniu bluetooth dopajkovať kondenzátor o veľkosti 1000uF až 2200uF.
