Jednoduchý detektor kovov
Zapojenie

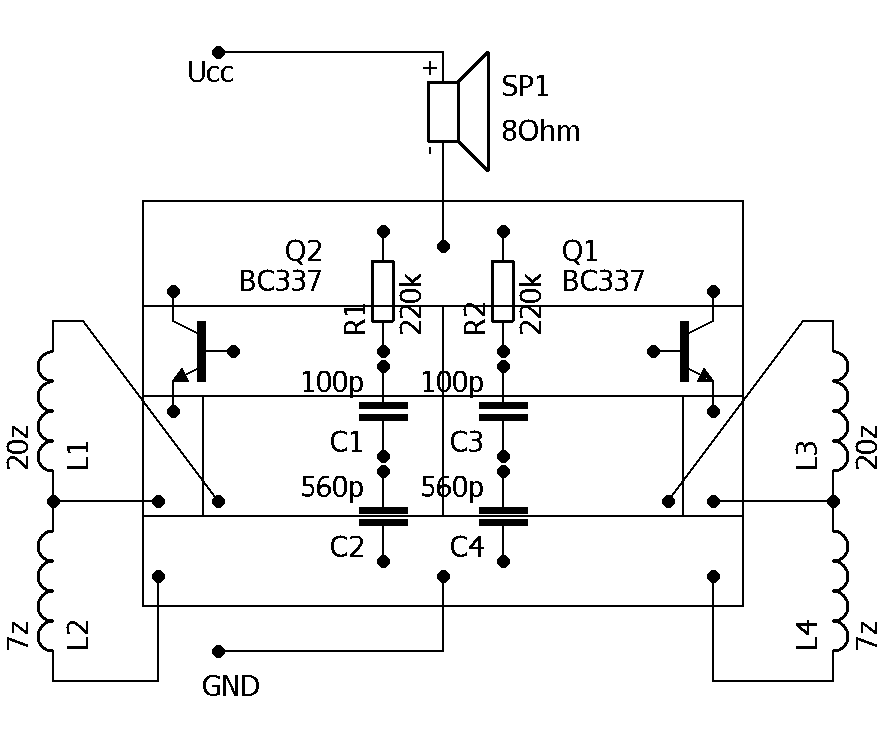

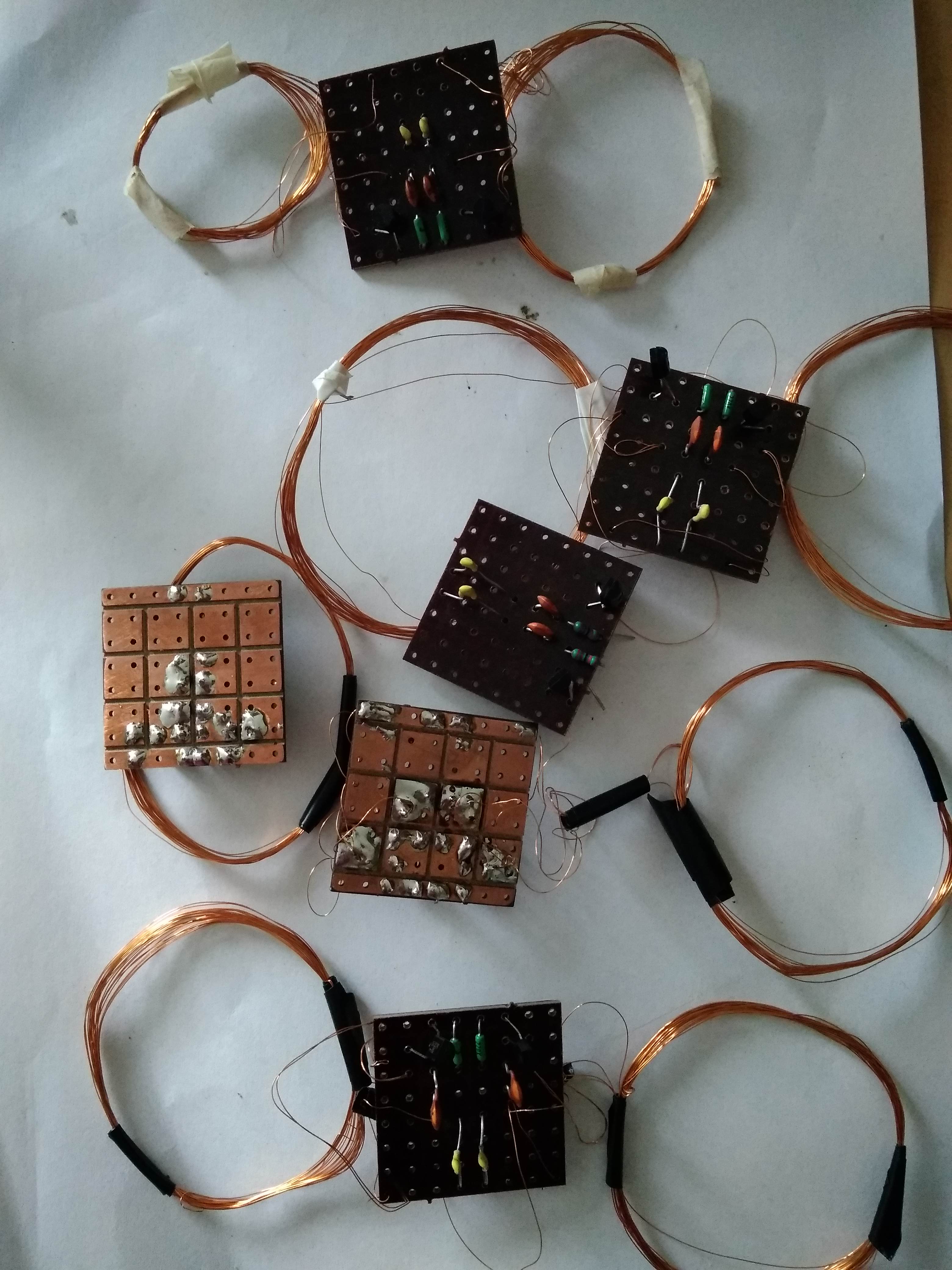

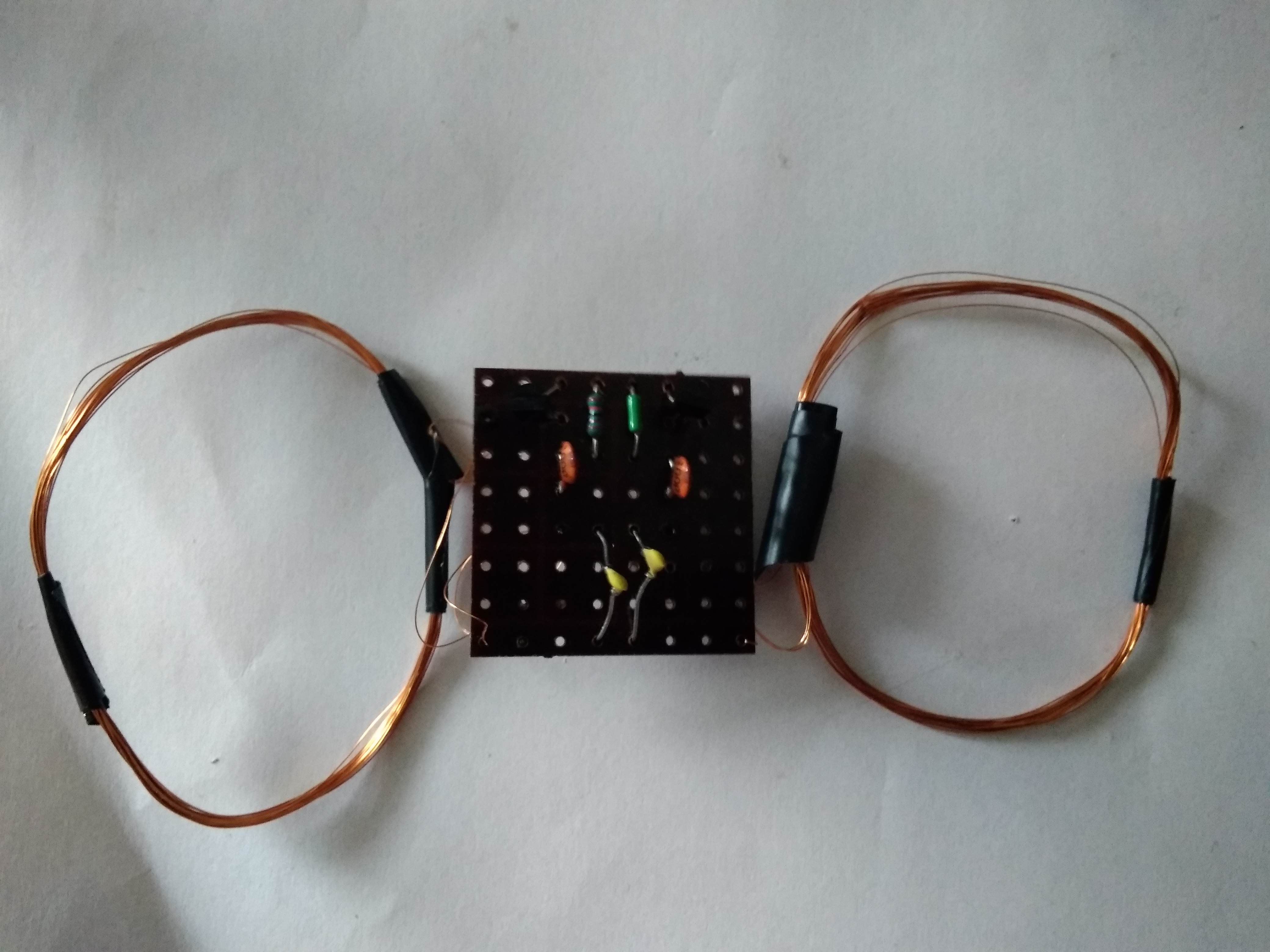

Vďačné zapojenie, kde žiaci vyrežú plošný spoj, vyškrabu cestičky,
podľa rozloženia a veľkosti jednotlivých súčiastok si naznačia dierky a následne ich vyvŕtajú.
Ďalej si musia žiac navíjať cievky a nakoniec osadiť súčiastky.
Popis

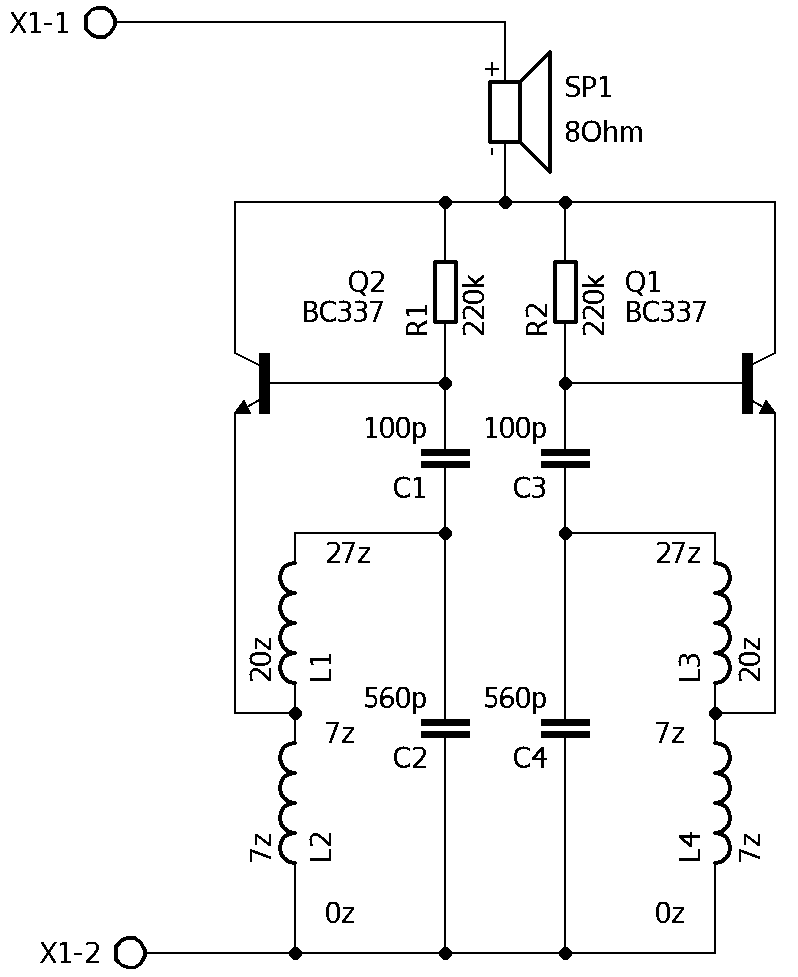

Schéma zapojenia je na obrázku 1.
Tento obvod je zložený z dvoch oscilátorov, ktoré kmitajú na rovnakej frekvencii (okolo 800kHz).
Približením kovového predmetu ku cievke sa zníži frekvencia oscilátora. Rozdiel
týchto frekvencií je možné počuť v reproduktore (napríklad: 800kHz-799,9kHz=100Hz).
Treba podotknúť, že hlasitosť produkovaného zvuku je velmi malá.
Obvod je napájaný 9V batériou.

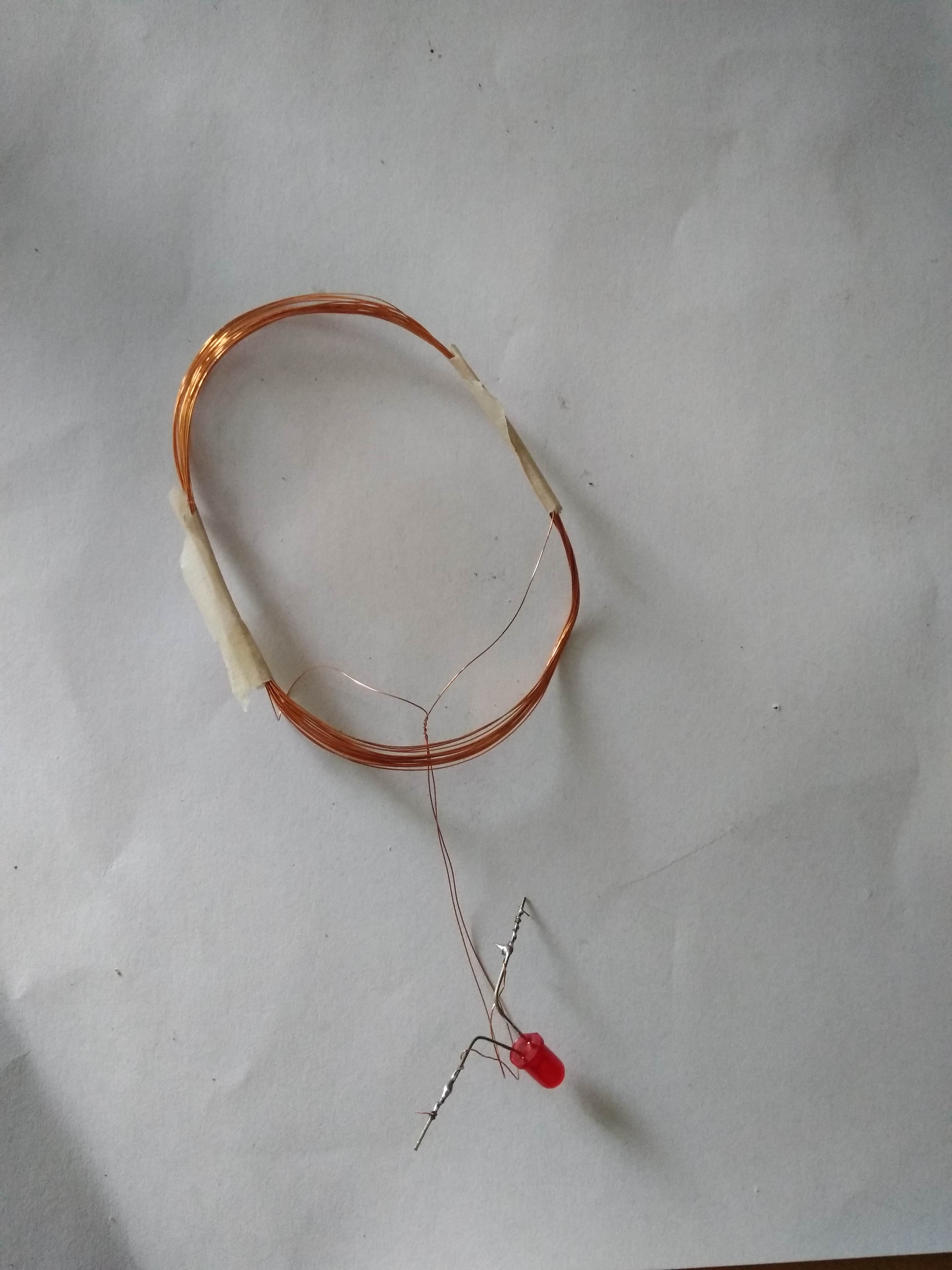

Výroba cievky
V našom prípade má cievku odbočku a preto sme ju zakrekreslili ako dve cievky do série.
Dá sa tiež zložiť zo dvoch samostaných cievok, položených na seba. Musí však byť zachovaný smer vinutia.
Drôt môže byť ľubovoľne izolovaný. My sme použili smaltovaný Cu drôt s priemerom 0,5 mm, je možné použiť
aj drôt zvonkový (s plastovou izoláciou) napríklad z UTP kábla. Aľebo smaltovaný drôt z akéhokoľvek elektromagnetu
či relé, alebo z vyradeného krokového motorčeka.
Forma na vinutie cievky poslúži PVC záslepka o vonkajšom priemere 50 mm. Môže to byť i rolka z tvrdého papiera.
Priemer je v tomto prípade dôležitý.
Zoznam súčiastok:
R1, R2 - 220kΩ
C1, C3 - 100pF
C2, C4 - 560pF (popr. 1n, 4n7)
T1, T2 - BC547, BC337....
L1, L3 – cievka 7 závitov o priemere 50 mm, drôt 0,5 mm
L2, L4 – cievka 20 závitov o priemere 50 mm, drôt 0,5 mm
