Trojhlasná SIRÉNA
Zapojenie

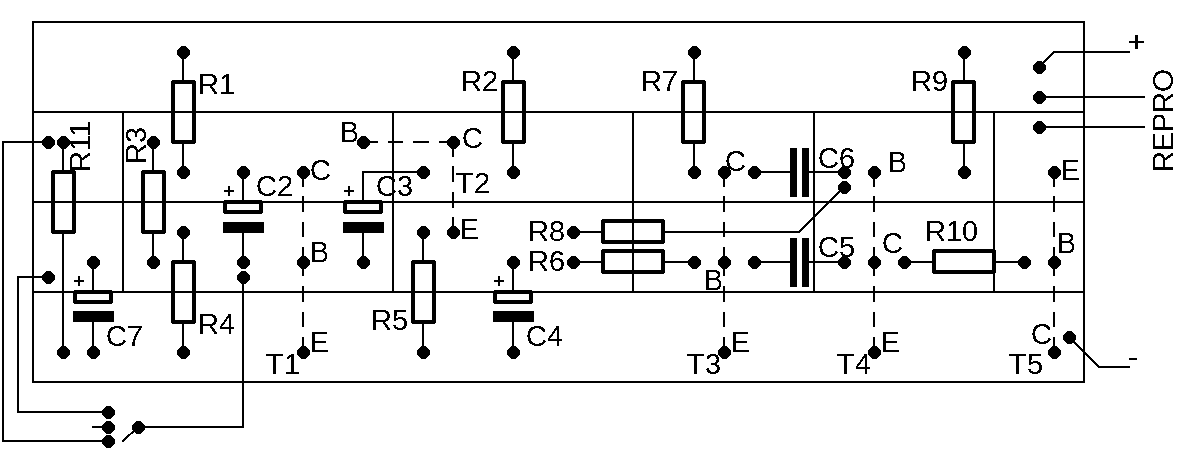

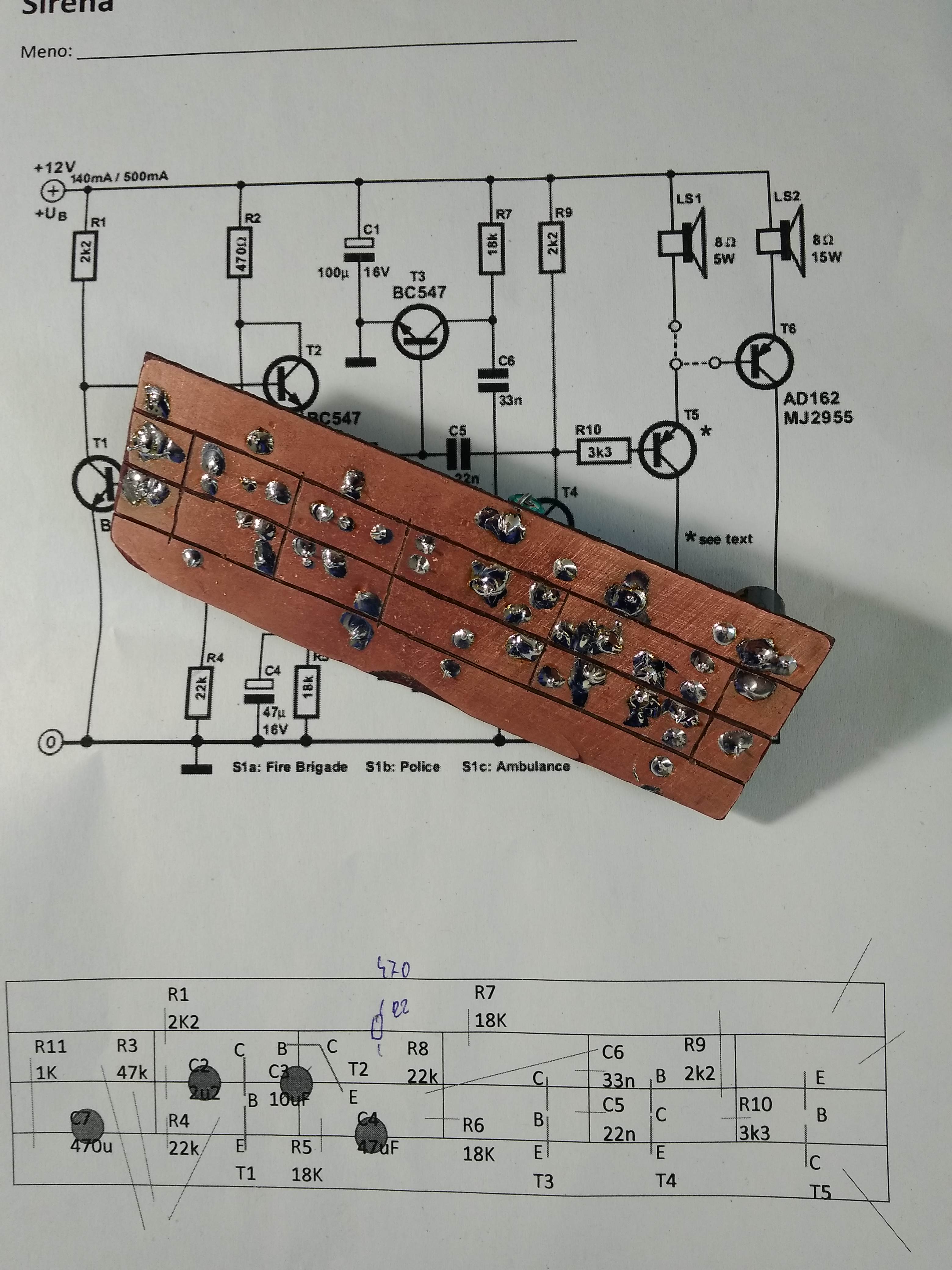

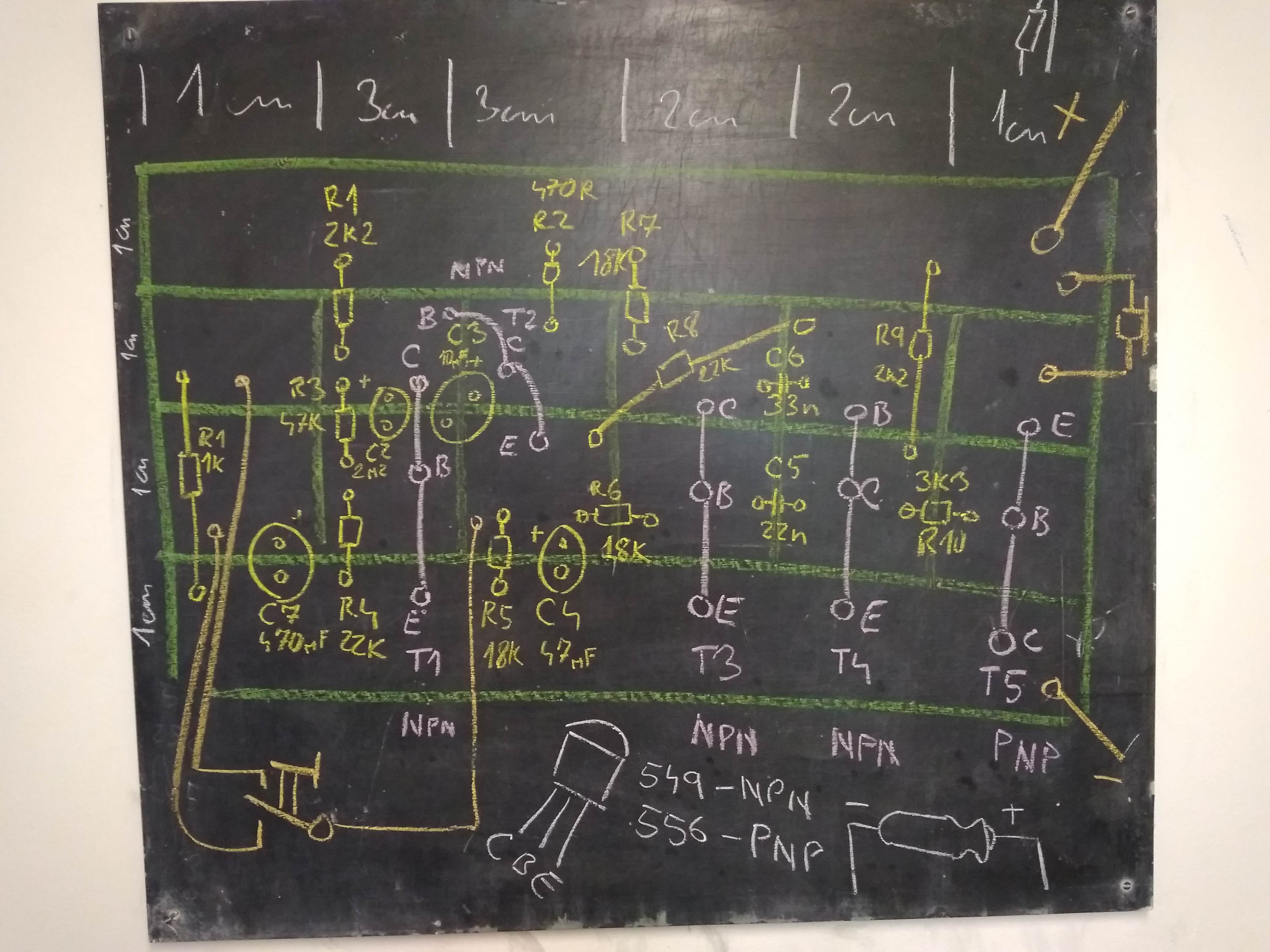

Z pedagogického hľadiska ide o vďačné zapojenie, keďže žiaci musia: vyrezať plošný spoj, vyškrabať cestičky.
Podľa rozloženia a veľkosti jednotlivých súčiastok si naznačia dierky a následne ich vyvŕtajú. Nakoniec osadia súčiastky.
Popis

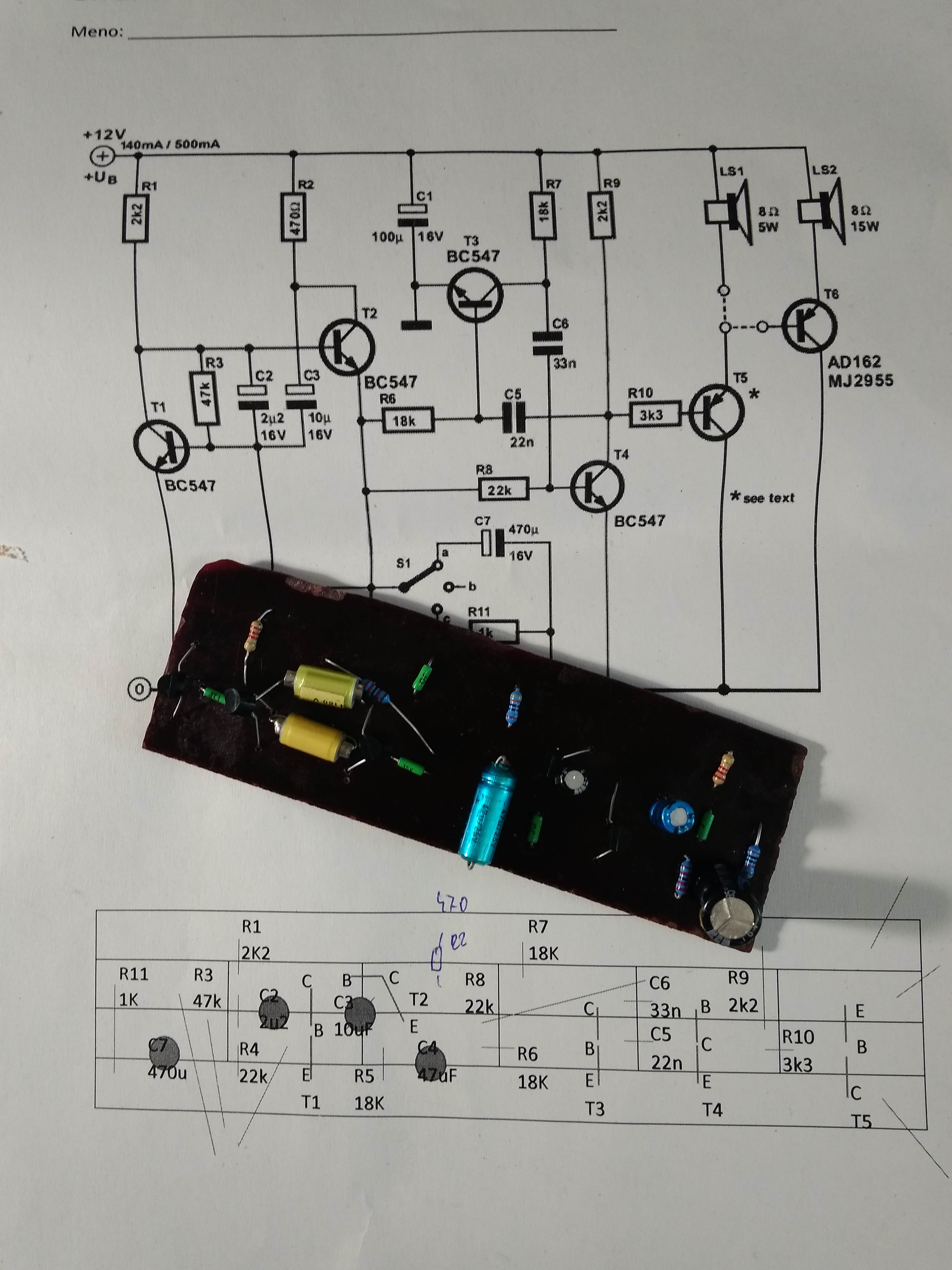

Schéma zapojenia je na obrázku 1.
Tento obvod elektronickej sirény pre „domácich majstrov“ môže vygenerovať tri rôzne zvuky sirén: polícia,
sanitka a hasičské auto. Požadovaný zvuk je možné zvoliť pomocou spínača S1. Pre použitie tohto obvodu v
hračke môžeme použiť ako koncový stupeň tranzistor BC337 (T5), pretože je schopný dodať výkon 200mW (pri 8 ohm)
reproduktore. V tomto prípade je odber prúdu z 9 V napájacieho zdroja okolo 140 mA. Ak je potrebný hlasnejší zvuk,
odporúča sa zameniť tranzistor T7 za tranzistor BD136. Ten dokáže vybudiť 5W (8 ohm) reproduktor. Prúdový odber
sirény z 12 V napájacieho zdroja bude potom cca 180 mA. Ak je požadovaná ešte väčšia hlasitosť, potom T5 (BD136)
možno použiť ako prvý budiaci stupeň a cez výstupný tranzistor T6 možno pripojiť 15W (8 ohm) reproduktor.
Na koncový stupeň (tranzistor T6) môžeme použiť tranzistor AD162 alebo MJ2955, ktoré je nutné chladiť.
Špičkový prúdový odber obvodu bude teraz asi 500 mA s napájaním 12 V. Kondenzátor C1 nie je
potrebný na prevádzku z batérie.
Zoznam súčiastok:
R1, R9 - 2,2 kΩ
R2 - 470 Ω
R3 - 47 kΩ
R4, R8 - 22 kΩ
R5, R6, R7 - 18 kΩ
R10 - 3,3 kΩ
C1 - 100 µF/16V
C2 - 2,2 uF/16V
C3 - 10 uF/16V
C4 - 47 uF/16V
C5 - 22nF
C6 - 33nF
C7 - 470µF/16V
T1, T2, T3, T4 - BC547
T5 - BC328
