Indikátor sieťového napätia
Toto zapojenie slúži na signalizáciu prítomnosti sieťového napätia ~230V. Prítomnosť sieťového napätia je
signalizovaná blikaním LED diódy. Výhodou tohto zapojenia je veľmi malý odber I = 0,03mA a naopak nevýhodou je,
že LED dióda sa rozbliká až po malej chvíľke.
Zapojenie je jednoduché. Usmernené (pomocou diódy D2) sieťové napätie nabíja kondenzátor C1 cez rezistor R1.
Rezistor R1 je pomerne veľkého odporu, preto sa kondenzátor C1 nabíja pomaly. Ak sa kondenzátor C1 nabije na 32V
(podľa dokumentácie od 28V do 36V), diak D1 sa zapne a zostane vodivý, kým neodovzdá všetku energiu z kondenzátora
C1 do LED diódy. Pred LED diódou je predradený rezistor R1 o hodnote 1K. Tu by som chcel upozorniť, že do
LED sa dostane špičkový prúd 30mA. Bežná LED vydrží IF=20mA a špičkový prúd IF(PEEK) = 100mA. Preto by som skôr siahol
po výkonnejších LED, ako napríklad od OptoSupply OS5OGA5111P, ktorá má IF=50mA a špičkový prúd IF(PEEK) = 120mA.
Ja som toto zapojenie skúšal aj na bežnej zelenej LED dióde a bežalo to bez problémov. Akonáhle sa
však zväčšila kapacita kondenzátora C1 na 20µF, LED diódu odpálilo.

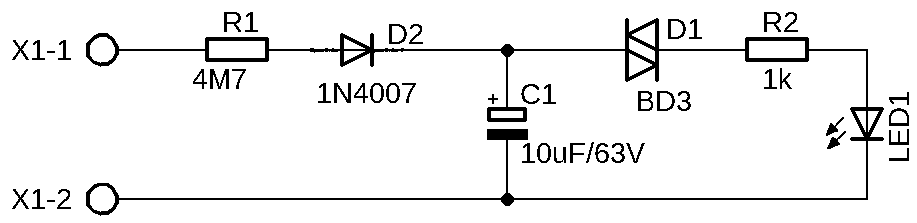

Obrázok 1. Schéma zapojenia indikátora
Zoznam súčiastok:
R1 - 4M7
R2 - 1K
C1 - 10µF / 63V a viac
D1 - BD3 diak
D2 - 1N4007
LED1 - OS5OGA5111P (LED s IF>=30mA)
