wCncPcb - Vrstvy a úkony

    Celkové frézovanie pozostáva z úkonov na určitých vrstvách. Aplikácia rozlišuje tieto vrstvy:
Vrstva medi – fréza reže medenú vrstvu.
Druhá strana PCB – pri obojstrannom PCB ide o druhú stranu medenej dosky. Z pohľadu súčiastok, ide o tú stranu, kde sú osadené súčiastky. Generuje sa samostatný súbor s g-kódom, ktorý je zrkadlovo obrátený. Súbor obsahuje iba kód čisto pre túto vrstvu. Teda neobsahuje diery, obrys, ani rez.
Rez – fréza prereže celý PCB. Využíva sa primárne na vŕtanie dier.
Obrys - v podstate ide o rez, s tým rozdielom, že sa vykonáva ako posledný (kompilátor ho presunie až na koniec kódu). Okrem toho sa pri rovných rezoch vytvárajú úchyty (ukážka), aby sa PCB počas vyrezávania nepoškodil.
Popis – táto vrstva slúži na popis. Do tejto vrstvy je možné vložiť aj text.

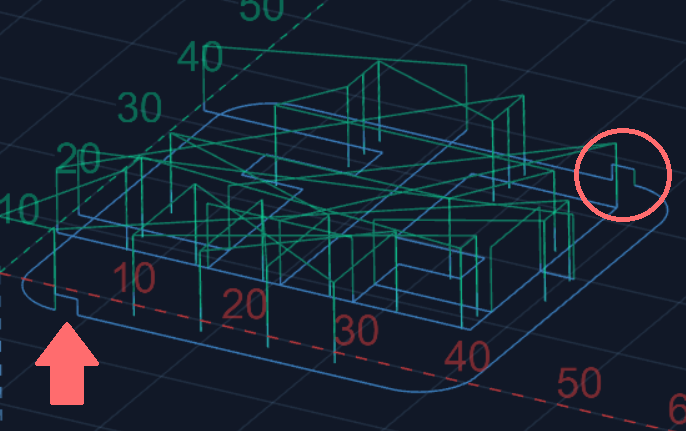

Obrázok 1. Detail na úchyty vo vrstve obrys

    V každej vrstve je možné vykonať úkon. Aplikácia pozná tieto úkony:
Diera – vytvorí dieru s požadovaným rozmerom. Od veľkosti diery sa odpočítava hrúbka nástroja. Tento úkon je najčastejšie spájaný s vrstvou rezu.
Kruh - vytvorí kruh s požadovaným rozmerom. Najčastejšie sa tento úkon spája s vrstvami medi alebo popisu.
Zaoblený štvorec (obdĺžnik) – vytvorí zaoblený štvorec. Ak je rádius nastavený na nulu, vznikne pravouhlý štvorec (obdĺžnik). Najčastejšie sa tento úkon využíva ako kontúra – výrez.
Cesta – vytvorí priamočiaru cestičku. Najčastejšie sa tento úkon využíva na oddelenie medených plôšok. Pre ukončenie cestičky môžeme použiť klávesu ESC, pravé tlačidlo myši, alebo ukončiť klikom myši so stlačeným CTRL. Stlačenie tlačidla myši so stlačenou klávesu SHIFT - spojí koniec cestičky so začiatkom.
Text – text funguje jedine vo vrstve popisu. Slúži na popis súčiastok.

    Aplikácia má na ľavej strane panel s rýchlou voľbou, na ktorej sú už predvolené úkony na určitých vrstvách. Teda jedným tlačidlo sa prednastaví úkon a vrstva, poprípade nejaké nastavenie.
Editovanie - zmena polohy, tvaru, alebo označenie.
Diera – diera do PCB. (Vrstva: rez; Úkon: diera)
Obrys – vytvorí výrez okolo celého PCB. (Vrstva: obrys; Úkon: zaoblený obdĺžnik)
Súčiastka – vloží súčiastku.
Vrstva medi – vytvorenie drážky, alebo vyfrézovanie kruhu do vrstvy medi.
Vrstva medi z druhej strany – vytvorenie drážky, alebo vyfrézovanie kruhu do vrstvy medi z druhej strany PCB.
Vrstva s popisom – Nástroje na popisovanie vo forme čiary, kruhu, alebo textu.

RYCHLA VOĽBA PARAMETER PREKLADAČ VIDEO

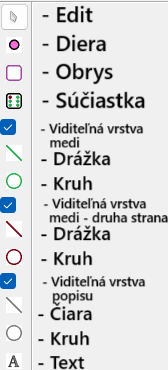

Obrázok 2. Popis lišty rychlej voľby

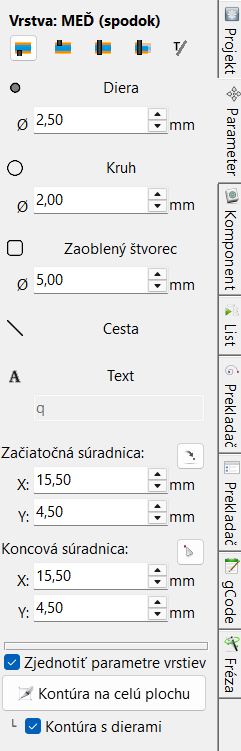

Obrázok 3. Lišta s parametrami úkonov

Obrázok 4. Lišta s nastavením prekladača - hĺbky vrstiev

Video 1. Video ukážka úkonov, komponentov a vrstiev.

    Nastavenie hodnôt jednotlivých úkonov je možne meniť na pravom panely v záložke Parametre. Aplikácia dokáže používať súbor parametrov pre úkony pre každú vrstvu zvlášť. Táto možnosť je vypnutá zaškrtnutím voľby Zjednotiť parametre vrstiev.
Pri kontúre na celu plochu je možne, po zaškrtnutí voľby Kontúra s dierami, automaticky vložiť do projektu aj štyri diery pre upevnenie PCB.
Hĺbku rezu, či hĺbku pri frézovaní medi je možne nastaviť na pravom panely v záložke Prekladač, sekcia Vrstvy.
Posuv – je parameter zdvihu, o koľko sa má fréza zdvihnúť pri presune na iné miesto. (Zdvih hore je kladné číslo. Predvolená hodnota je 5mm.)
Nula – Je to dotyk PCB z hora. Od tejto hodnoty sa prepočítavajú všetky ostatné vrstvy. Ak je táto hodnota nulová, pri štarte sa musí frézka dotýkať PCB. (Predvolená hodnota je nula.)
Meď – Udáva hĺbku medenej vrstvy. (Posun dole je záporné číslo. Predvolená hodnota je -0.7mm.)
Rez – Udáva celkovú hĺbku PCB. (Posun dole je záporné číslo. Predvolená hodnota je -2.2mm.)
